Комплект Comunello ABACUS 300 KIT (AS300KIT) — итальянская линейная автоматика для распашных ворот со створками шириной до 3 м и весом до 500 кг. Привод выделяется среди аналогов цельным алюминиевым корпусом-моноблоком, почти полностью металлическим редуктором и ходовой гайкой из стально-бронзового сплава на четырёхзаходном винте — конструктивные решения, типичные для промышленного класса. Арктическая смазка обеспечивает работоспособность при температурах до -35 °C несмотря на официальный паспортный порог -20 °C. Встроенные регулируемые механические упоры на открытие и закрытие — в большинстве случаев не нужно устанавливать наружные упоры на ворота. Комплект KIT включает два привода, блок управления в герметичном боксе, два пульта и набор кронштейнов.
Важно: вес 500 кг только при ширине до 1,5 м
По графику пределов применения в официальной инструкции Comunello, при ширине створки 3 м допустимый вес значительно меньше 500 кг. Максимальный вес 500 кг возможен только при ширине до 1,5 м. Кроме того, в расчёт нужно включить ветровую нагрузку на глухое полотно — в зависимости от региона она может добавить 200–300 кг к собственной массе ворот.
до 500 кг
до 3 м ширина
-20 / +50 °C
до -35 °C с аркт. смазкой
280 Вт
алюм. корпус
4-зах. резьба
встроен. упоры
IP44 / IP54 блок
Италия Comunello
2 пульта в комплекте
Технические характеристики Comunello ABACUS 300
| Тип привода | Линейный электромеханический (червячная передача) |
| Максимальный вес створки | до 500 кг (при ширине до 1,5 м) |
| Максимальная ширина створки | 3 м |
| Тяговое усилие (пиковое) | 2000 Н |
| Тяговое усилие (номинальное) | 700 Н |
| Мощность двигателя | 280 Вт |
| Напряжение питания | 230 В, 50 Гц |
| Рабочая температура (официально) | -20 / +50 °C |
| Рабочая температура (с арктической смазкой) | до -35 °C |
| Класс защиты корпуса привода | IP44 |
| Класс защиты блока управления | IP54 |
| Интенсивность использования (230В версия) | 30% (бытовой режим) |
| Максимальное число циклов в сутки | 30 |
| Корпус привода | Алюминиевый моноблок с полимерным покрытием |
| Редуктор | Почти полностью металлический; бронзовая ведомая шестерня |
| Ходовой винт | Четырёхзаходная резьба |
| Ходовая гайка | Бронза, запрессована в стальной наконечник |
| Концевые выключатели | Встроенные регулируемые механические упоры (на открытие и закрытие) |
| Самоблокировка | Есть — замок не требуется при ширине до 3 м |
| Ручная разблокировка | Ключ с треугольным пазом (в комплекте) |
| Привода левый / правый | Нет — приводы идентичны и взаимозаменяемы |
| Режим калитки | Поддерживается |
| Функция «удар при открытии» | Есть — краткий реверс перед стартом |
| Дистанционная запись пультов | Поддерживается |
| Масса одного привода | ≈ 10,7 кг |
| Страна производства | Италия (Comunello) |
Допустимые нагрузки по ширине створки
| Ширина створки, м | Макс. масса, кг | Примечание |
|---|---|---|
| до 1,5 | 500 | Максимум по паспорту, без учёта ветра |
| до 2,0 | ≈ 380 | С учётом ветровой нагрузки — ещё меньше |
| до 2,5 | ≈ 250 | Рекомендуется запас по мощности |
| до 3,0 | ≈ 150 | Добавьте ветровую нагрузку по региону |
Как правильно рассчитать нагрузку
К собственной массе створки добавьте ветровую нагрузку: площадь полотна (м²) × нормативное ветровое давление региона (40–60 кг/м²). Например, глухие ворота 2,5 × 2 м в ветреном регионе: 5 м² × 60 кг/м² = 300 кг ветровой нагрузки. Суммарная нагрузка не должна превышать паспортный предел для данной ширины.
Конструкция: что внутри привода
- Алюминиевый корпус-моноблок. Цельный корпус без стыков и разъёмов — не деформируется при перепадах температур и механических нагрузках. Полимерное покрытие защищает от коррозии и атмосферного воздействия. IP44.
- Почти полностью металлический редуктор. Ведомая шестерня бронзовая, вращается на подшипниках. Внутри шестерни — паз для блокирующей шпонки механизма самоблокировки. Исключены пластиковые шестерни в силовой передаче.
- Четырёхзаходная резьба ходового винта. Четыре витка резьбы вместо одного — в четыре раза большая площадь контакта с гайкой. Снижает удельное давление на материал, уменьшает износ и увеличивает долговечность ходового узла.
- Бронзовая гайка в стальном наконечнике. Бронза — материал с низким коэффициентом трения и высокой стойкостью к износу. Запрессовка в стальной наконечник исключает проворот гайки и обеспечивает жёсткое соединение.
- Опорный подшипник на конце ходового винта. Снимает осевую нагрузку с двигателя при работе на тяжёлых воротах.
- Встроенные регулируемые механические упоры. Наконечник штока в крайних точках упирается в регулируемые ограничители внутри корпуса. В большинстве случаев устанавливать наружные упоры на ворота не требуется.
- Мощный двигатель 280 Вт. Один из самых больших электромоторов в классе бытовой автоматики для распашных ворот — обеспечивает пиковое тяговое усилие до 2000 Н.
- Блок управления с автоматической машинной пайкой. Плата зелёного цвета выполнена автоматической пайкой без ручного труда — стабильность качества соединений по всей партии.
Реальная эксплуатация: что говорят монтажники и владельцы
Хорошо подходит для: тяжёлых кованых и деревянных ворот до 300–400 кг при ширине до 2 м; объектов, где важна долговечность механики — металлический редуктор и четырёхзаходная гайка работают значительно дольше пластиковых аналогов конкурентов.
Что отмечают монтажники: встроенные регулируемые упоры — реальное удобство при монтаже; функция «удар при открытии» эффективно справляется с примёрзшими зимой ворогами без повреждения механики.
Зимой: арктическая смазка подтверждает работоспособность до -30...-35 °C на практике, хотя официальный паспортный порог -20 °C; оба отличаются от DoorHan Swing, у которого нижний предел -40 °C по документации.
На что обратить внимание: интенсивность 30% (230В версия) — не более 30 циклов в сутки; для более частых открываний нужна версия 24В с интенсивностью 100%. В базовый KIT не включены фотоэлементы и лампа — докупаются отдельно.
Что отмечают монтажники: встроенные регулируемые упоры — реальное удобство при монтаже; функция «удар при открытии» эффективно справляется с примёрзшими зимой ворогами без повреждения механики.
Зимой: арктическая смазка подтверждает работоспособность до -30...-35 °C на практике, хотя официальный паспортный порог -20 °C; оба отличаются от DoorHan Swing, у которого нижний предел -40 °C по документации.
На что обратить внимание: интенсивность 30% (230В версия) — не более 30 циклов в сутки; для более частых открываний нужна версия 24В с интенсивностью 100%. В базовый KIT не включены фотоэлементы и лампа — докупаются отдельно.

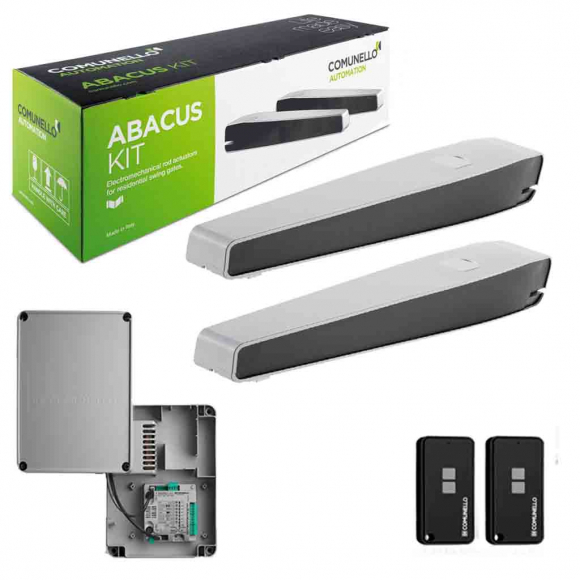

Состав комплекта Comunello ABACUS 300 KIT
Привод ABACUS 300 — 2 шт.
Идентичные взаимозаменяемые приводы — нет левого и правого исполнения. Алюминиевый корпус-моноблок IP44, металлический редуктор, четырёхзаходный винт с бронзово-стальной гайкой, встроенные регулируемые упоры. 280 Вт, 230 В, -20/+50 °C. Арктическая смазка — работа до -35 °C.
Блок управления QUAD-230V-M2 — 1 шт.
Герметичный пластиковый бокс IP54 с выносным трансформатором питания. Встроенный радиоприёмник, LED-индикаторы состояния. Поддерживает: автоматический режим, пошаговый, ручной, режим калитки, автозакрытие, подключение фотоэлементов и лампы. Дистанционная запись пультов. Электронный ограничитель усилия.
Пульт дистанционного управления — 2 шт.
Два пульта ДУ в комплекте — сразу для двух пользователей. Программируются дистанционно в память блока управления без кнопки на плате — удобно при наличии блока в закрытом боксе. Совместимы с аксессуарами Comunello серии MITTO.
Кронштейны и ключи разблокировки
Комплект кронштейнов для крепления приводов к створке и несущим столбам. Оригинальные ключи аварийной разблокировки с треугольным пазом — при отключении питания ворота открываются вручную за несколько секунд. Инструкция по монтажу прилагается.
Фотоэлементы и лампа в базовый KIT не входят
Базовый комплект AS300KIT не включает фотоэлементы безопасности и сигнальную лампу. Для соответствия стандарту EN 12453 при движении транспорта через ворота фотоэлементы обязательны. Совместимые аксессуары Comunello: фотоэлементы DART, сигнальная лампа SWIFT. Докупаются отдельно.
Преимущества Comunello ABACUS 300 KIT
- Цельный алюминиевый корпус-моноблок — не деформируется, не ржавеет, выдерживает механические нагрузки; значительно долговечнее пластиковых корпусов конкурентов в бытовом сегменте.
- Почти полностью металлический редуктор — бронзовая ведомая шестерня на подшипниках исключает пластиковые элементы в силовой передаче; ресурс существенно выше.
- Четырёхзаходная резьба ходового винта — уникальная конструкция обеспечивает в четыре раза большую площадь контакта с гайкой по сравнению с однозаходной резьбой; ресурс ходового узла значительно увеличен.
- Арктическая смазка — работа до -35 °C — на практике привод работает при морозах ниже официального паспортного предела -20 °C благодаря специальной низкотемпературной смазке редуктора и подшипников.
- Встроенные регулируемые упоры — в большинстве случаев не нужно устанавливать наружные механические упоры на ворота; ускоряет монтаж и снижает нагрузку на петли при ударе полотна об упор.
- Функция «удар при открытии» — краткий реверс перед началом цикла открытия срывает примёрзшие или туго идущие ворота без перегрузки двигателя.
- Два пульта в базовом KIT — сразу два пользователя обеспечены пультами без доплаты.
- Взаимозаменяемые приводы — нет деления на левый и правый; при выходе одного привода из строя можно использовать второй без перестановки кронштейнов.
- Дистанционная запись пультов — новые пульты программируются в память блока без физического доступа к кнопке на плате; удобно при закрытом монтаже блока управления.
- Режим калитки — открытие только одной створки для пешеходного прохода без полного разворота ворот.
Часто задаваемые вопросы
Почему максимальный вес 500 кг, но при ширине 3 м — только 150 кг?
Это правило рычага: чем длиннее створка, тем больший момент нагрузки действует на привод при одинаковом весе. Производитель Comunello приводит в инструкции график пределов применения, где зависимость между длиной и весом обратно пропорциональна. Паспортное значение 500 кг достижимо только при ширине до 1,5 м. Кроме того, необходимо учитывать ветровую нагрузку на глухое полотно — в зависимости от региона она добавляет 200–300 кг к собственной массе ворот.
Зачем нужна четырёхзаходная резьба ходового винта?
Четырёхзаходная резьба означает, что по окружности винта одновременно проходят четыре независимых витка резьбы. При одинаковом шаге это увеличивает площадь контакта с гайкой в четыре раза по сравнению с однозаходной резьбой. Удельное давление на материал гайки снижается в четыре раза, что пропорционально увеличивает ресурс ходового узла. Именно поэтому производитель применяет бронзовую гайку — это один из самых долговечных узлов в классе линейных приводов.
Работает ли привод зимой при -25...-30 °C?
На практике — да, благодаря арктической смазке редуктора и подшипников. Официальный паспортный порог -20 °C, но многочисленные пользователи подтверждают работоспособность до -30...-35 °C. Дополнительно помогает функция «удар при открытии» — краткий реверс в начале цикла срывает примёрзшие ворота. Для регионов с морозами ниже -20 °C систематически рекомендуется российский Swing-3000 с официальным диапазоном -40 °C.
Нужны ли наружные упоры на ворота?
В большинстве случаев нет. ABACUS 300 оснащён встроенными регулируемыми механическими упорами на открытие и закрытие: наконечник штока упирается в ограничители внутри корпуса привода. Наружные упоры на ворота не требуются для правильной работы автоматики. Это ускоряет монтаж и исключает механические удары полотна об уличные стопоры.
Что входит в базовый KIT и что нужно докупать?
В AS300KIT входят: два идентичных привода, блок управления QUAD в герметичном боксе, два пульта ДУ, набор кронштейнов и ключи аварийной разблокировки. Фотоэлементы безопасности и сигнальная лампа в базовый KIT не входят. Для соответствия EN 12453 при движении транспорта фотоэлементы обязательны — совместимые модели DART докупаются отдельно.
Нужен ли электрозамок?
При ширине до 3 м — как правило нет. Редуктор самоблокирует ворота в крайних положениях без внешнего замка. При ширине более 3 м или на объектах с повышенными требованиями к безопасности рекомендуется механический затвор или электромеханический замок. Блок QUAD поддерживает подключение электрозамка.
Что означает «нет левого и правого привода»?
Оба привода в комплекте идентичны и взаимозаменяемы — один и тот же корпус монтируется как на правую, так и на левую створку. Это упрощает монтаж: не нужно разбираться с ориентацией, а при выходе одного привода из строя второй можно временно переставить на любую створку без изменения кронштейнов.
Что такое функция «удар при открытии»?
Это краткий реверс привода в самом начале цикла открытия перед основным движением. Он создаёт импульс, который «срывает» примёрзшие петли или туго идущие ворота без чрезмерной нагрузки на двигатель и редуктор. Особенно полезна зимой после оттепели с последующим заморозком, когда ворота могут примёрзнуть к нижнему упору или к снегу.
Как открыть ворота при отключении электричества?
В каждый привод вставляется оригинальный ключ с треугольным пазом (входит в комплект) и поворачивается — редуктор разблокируется, ворота открываются вручную. После восстановления питания привод возвращается в автоматический режим. Дополнительно блок управления поддерживает автоматическое закрытие ворот после восстановления питания с предупредительным миганием лампы в течение 5 секунд.
