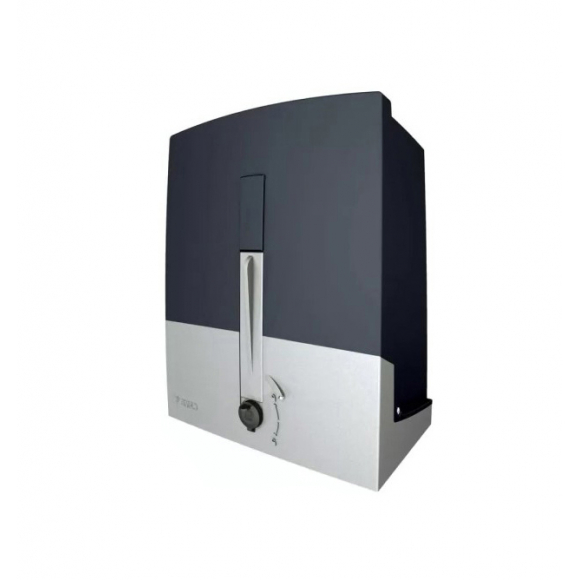

Привод для откатных ворот Came BXL04AGS Combo Classico — 24 В, энкодер, фотоэлементы в комплекте
Came BXL04AGS Combo Classico — полный комплект итальянской автоматики для откатных ворот весом до 400 кг и шириной до 10 м. В отличие от базовой версии Start, Combo Classico включает всё необходимое для готовой к работе системы безопасности: привод, 2 пульта, фотоэлементы DIR10 и внешнюю антенну. Двигатель на 24 В постоянного тока работает тише 220 В-аналогов. Энкодер с функцией ESM обнаруживает препятствие и реверсирует ворота без фотоэлементов. Контроллер ZN6 с самодиагностикой проверяет все подключённые устройства при каждом старте. Производитель: CAME S.p.A., Италия. Гарантия 3 года.
7 ключевых параметров привода
| # | Параметр | Значение | Почему это важно |
|---|---|---|---|
| 1 | Напряжение двигателя | + 24 В DC | Низковольтный двигатель работает заметно тише 220 В-аналогов и безопасен при случайном прикосновении во время монтажа. Трансформатор 220 → 24 В расположен внутри корпуса — нет открытых высоковольтных проводов к мотору |
| 2 | Энкодер ESM — обнаружение препятствий | + Встроен | Энкодер считает обороты мотора: любое отклонение от нормальной динамики — немедленная остановка и реверс. Реагирует точнее и быстрее токовой защиты. В Combo Classico добавлены фотоэлементы DIR10 — двойной уровень безопасности: сначала луч, затем энкодер |
| 3 | Контроллер ZN6 — самодиагностика | + Есть | Перед каждым циклом ZN6 проверяет фотоэлементы, концевики и энкодер. При неисправности — привод блокируется и мигает индикатором. Неисправность видна без тестера: упрощает диагностику и снижает риск закрытия ворот в нештатной ситуации |
| 4 | Фотоэлементы DIR10 в комплекте | + Включены | Накладные фотоэлементы с дальностью 10 м обнаруживают препятствие в проёме до начала движения ворот. В большинстве комплектов конкурентов фотоэлементы — платная опция. Здесь они в базе — система сразу соответствует европейским стандартам безопасности |
| 5 | Тип концевых выключателей | ! Механические | Пружина стопора на рейке касается микровыключателя внутри привода. При монтаже проверьте чёткость срабатывания — вялый щелчок означает смещение микровыключателя. На зиму рекомендуется проверка и очистка стопоров на рейке |
| 6 | Самоблокирующийся редуктор | + Есть | Ворота механически зафиксированы при отключении питания. Сдвинуть полотно без ключа разблокировки невозможно — дополнительный замок в большинстве случаев не нужен |
| 7 | Микровыключатель в крышке разблокировки | ! Требует контроля | Привод не запустится, если крышка разблокировки не защёлкнута до щелчка микровыключателя. Защитная функция — исключает случайный запуск в ручном режиме. Со временем микровыключатель может сместиться; симптом — привод не реагирует при закрытой визуально крышке |
В комплект Combo Classico входят:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Привод Came BXL04AGS, 24 В, контроллер ZN6, энкодер | 1 шт. | Механические концевики, самоблокирующийся редуктор |
| Монтажное основание | 1 шт. | Литой алюминий; взаимозаменяемо с предыдущими версиями BXL |
| Плата-радиоприёмник AF43S, 433,92 МГц | 1 шт. | Динамический и статический код; вставляется в разъём ZN6 |
| Пульт TOP44RGR, 4-канальный, 433,92 МГц | 2 шт. | Динамический код, поликарбонат, батарея CR2032 |
| Фотоэлементы DIR10 — передатчик + приёмник | 1 пара | Накладные, дальность 10 м; проводное подключение |
| Антенна TOP-A433N с кабелем 5 м | 1 шт. | Увеличивает дальность приёма пультов до 30–50 м |
| Инструкция | 1 шт. | На русском языке, схемы подключения |
Устройство и компоненты:

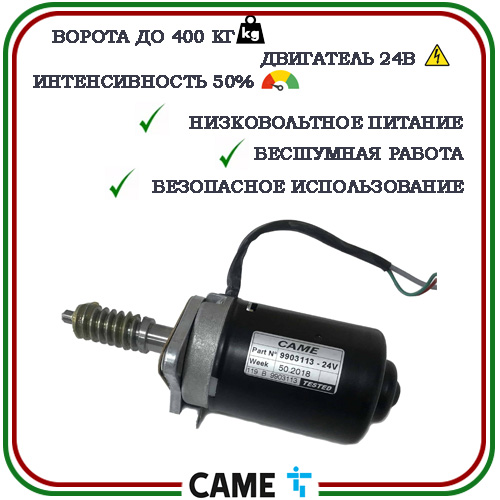

1. Двигатель 24 В с встроенным энкодером
Двигатель постоянного тока 24 В работает тише 220 В-аналогов и безопасен при монтаже — трансформатор размещён внутри корпуса. Энкодер в составе двигателя фиксирует угловое положение ротора и передаёт данные на ZN6 в режиме реального времени. Любое замедление из-за препятствия — немедленная остановка и реверс (режим ESM).
Литой алюминиевый корпус с защитой IP44. Самоблокирующийся редуктор удерживает полотно при отключении питания без дополнительного замка.
2. Контроллер ZN6 — самодиагностика и расширенный функционал
ZN6 управляет всем циклом: замедление перед остановкой, самодиагностика цепей при каждом пуске, автозакрытие по таймеру, режим «калитки», пошаговое управление. При подключённых фотоэлементах (включены в Combo Classico) каждый цикл начинается с проверки луча — ворота не закроются, пока луч прерван.
Раздельные клеммные колодки упрощают параллельное подключение пультов, фотоэлементов, сигнальной лампы и кодонаборной панели. Все соединения защищены предохранителями.
3. Механические концевики и крышка разблокировки
Крайние положения фиксируются стопорами на зубчатой рейке, нажимающими на микровыключатель внутри привода. Стопоры регулируются по рейке без снятия привода. Крышка разблокировки оснащена защитным микровыключателем — привод не запустится, пока крышка не закрыта на ключ до щелчка.
Практический совет: при монтаже проверьте чёткость щелчка крышки. Вялое или нестабильное срабатывание — наиболее частая причина, по которой привод не реагирует на команды сразу после установки.
4. Фотоэлементы DIR10 — дальность 10 м
Накладные фотоэлементы DIR10 устанавливаются на стойки по обе стороны проёма и образуют инфракрасный луч. При пересечении луча в момент закрытия ворота останавливаются и реверсируют. В отличие от энкодера ESM, фотоэлемент реагирует до контакта ворот с препятствием — это приоритетный уровень защиты.
ZN6 проверяет состояние луча при каждом старте. Если фотоэлементы разъединились или загрязнились — привод заблокируется с индикацией на плате, не дожидаясь инцидента.
5. Пульты TOP44RGR и антенна TOP-A433N
Два 4-канальных пульта с динамическим кодом — защита от перехвата и копирования. Два свободных канала позволяют управлять шлагбаумом, сигнальной лампой или вторым приводом без дополнительного приёмника. Корпус из поликарбоната, батарея CR2032, диапазон -20...+55 °C.
Внешняя антенна TOP-A433N с кабелем 5 м обеспечивает стабильный приём на расстоянии 30–50 м в условиях городской застройки. Без антенны дальность в плотном квартале — 15–20 м.
Почему выбирают Came BXL04AGS Combo Classico:
- Двойная защита от препятствий — фотоэлементы DIR10 реагируют до касания, энкодер ESM — в момент движения. Система соответствует европейским стандартам безопасности сразу после монтажа.
- Всё включено — 2 пульта, фотоэлементы и антенна в базовой комплектации. Монтажник приезжает один раз, без повторного выезда за докомплектацией.
- 24 В — тихий двигатель без характерного шума 220 В-аналогов. Актуально для жилых кварталов с близко расположенными спальнями.
- Самодиагностика ZN6 при каждом старте — неисправность фотоэлементов, концевика или крышки разблокировки видна по индикатору, без тестера.
- Самоблокирующийся редуктор — ворота зафиксированы при отключении питания. Дополнительный замок не нужен.
- Антенна TOP-A433N в комплекте — дальность пульта 30–50 м вместо 15–20 м без антенны. Актуально для объектов с плотной застройкой или кирпичными заборами.
- Динамический код пульта — сигнал меняется при каждом нажатии, не копируется перехватчиком. Два свободных канала для управления смежной автоматикой.
- Итальянское производство, гарантия 3 года — оригинальные запчасти и сервисные центры CAME доступны по всей России.
