Привод для откатных ворот Came BX708AGS Combo — энкодер, Came Connect, фотоэлементы в комплекте
Came BX708AGS Combo — полный комплект итальянской автоматики с энкодером для откатных ворот весом до 800 кг в частных домах (до 600 кг в жилых комплексах) и шириной до 14 м. Это старшая версия линейки BX708: в комплект входят привод с энкодером, 2 пульта TOP-0270/30, радиоприёмник и фотоэлементы — система готова к работе с двойной защитой сразу после монтажа. Контроллер ZBX7N с RS-485 и поддержкой облачного сервиса Came Connect открывает возможности удалённого управления и дистанционной диагностики специалистами CAME. Производитель: CAME S.p.A., Италия. Гарантия 3 года.
7 ключевых параметров привода
| # | Параметр | Значение | Почему это важно |
|---|---|---|---|
| 1 | Энкодер — контроль движения | + Встроен | Непрерывно считает обороты мотора и знает точное положение ворот. Любое замедление от препятствия — немедленная остановка и реверс (ESM). Точнее и быстрее токовой защиты. В BX608AGS энкодера нет — это главное конструктивное отличие |
| 2 | Двойная защита: энкодер + фотоэлементы | + В комплекте | Фотоэлементы обнаруживают препятствие до начала движения ворот, энкодер — в момент движения. Два независимых уровня защиты перекрывают большинство сценариев, при которых ворота могут повредить автомобиль или человека |
| 3 | RS-485 и Came Connect | + Есть | Через шлюз RS-485 привод подключается к облаку Came Connect. Управление со смартфона через приложение Came Automation, уведомления о состоянии. Специалист CAME видит систему удалённо — диагностика и настройка без выезда на объект |
| 4 | Контроллер ZBX7N с дисплеем | + Старший | Более функциональная плата, чем ZBX6N в BX608AGS: больше интерфейсов, дисплей с кодами ошибок, расширенный набор функций. Самодиагностика запускается при каждом старте и проверяет все подключённые устройства безопасности |
| 5 | Концевые выключатели | ! Механические / магнитные (опция) | Стандарт — механические. Для северных регионов опционально заменяются на магнитные герконы при монтаже. Также доступен нагревательный кабель с термостатом для работы при морозах ниже -20 °C |
| 6 | Тяговое усилие | 800 Н | Реальное линейное усилие на рейке — достаточно для уверенного открытия тяжёлых ворот из профнастила с коваными элементами, в том числе при лёгком примерзании направляющей |
| 7 | Ограничение по весу (жилой комплекс) | 600 кг (не 800) | Официальная инструкция CAME: до 800 кг для частного дома, до 600 кг для жилых комплексов с высоким трафиком. На КПП или многоквартирный объект вес ворот должен быть ниже 600 кг |

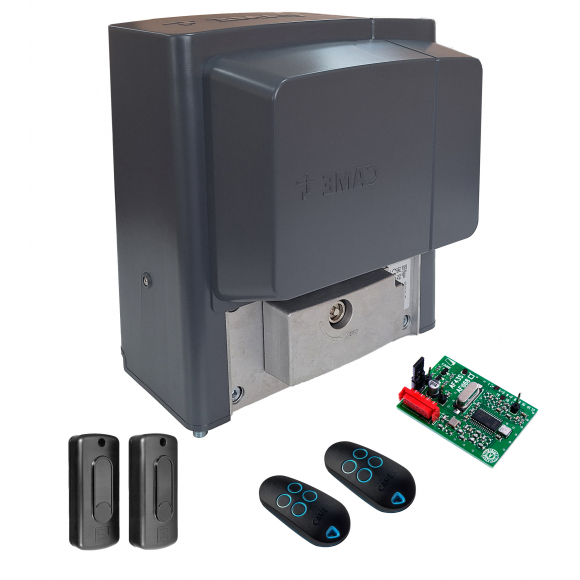

В комплект BX708AGS Combo входят:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Привод Came BX708AGS, 230 В, контроллер ZBX7N, энкодер | 1 шт. | Механические концевики; монтажное основание в комплекте |
| Плата-радиоприёмник AF43S, 433,92 МГц | 1 шт. | Динамический и статический код; вставляется в разъём ZBX7N |
| Пульт TOP-0270/30, 4-канальный, 433,92 МГц | 2 шт. | Динамический код; каналы 3 и 4 — свободны для смежной автоматики |
| Фотоэлементы (передатчик + приёмник) | 1 пара | Накладные; проводное подключение к ZBX7N |
Для подключения к Came Connect необходим RS-485 шлюз (приобретается отдельно). Опционально: магнитные концевики, нагревательный кабель с термостатом, антенна, сигнальная лампа — все совместимы с ZBX7N.
Устройство и компоненты:
1. Двигатель 230 В с встроенным энкодером — 800 Н тяги
Двигатель переменного тока 230 В развивает линейное тяговое усилие 800 Н при скорости 10,5 м/мин. Встроенный в вал энкодер непрерывно отслеживает положение ротора и передаёт данные на ZBX7N. При любом отклонении от нормальной динамики — немедленная остановка и реверс ворот (режим ESM).
Корпус из литого алюминия с защитой IP44. Самоблокирующийся редуктор удерживает ворота при отключении питания — дополнительный замок не нужен.
2. Механические концевики и аварийная разблокировка
Крайние положения фиксируются стопорами на зубчатой рейке. Регулировка выполняется по рейке без снятия привода. Крышка разблокировки оснащена защитным микровыключателем — привод не запустится без характерного щелчка закрытия крышки.
Для северных регионов — опциональная замена на магнитные концевики CAME: не примерзают, не требуют сезонной очистки. Рекомендуется установить при монтаже.

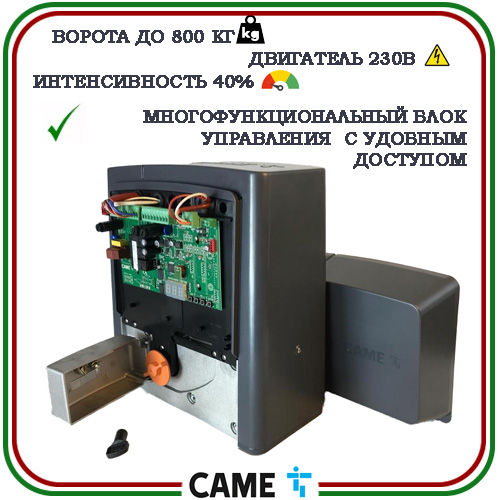

3. Контроллер ZBX7N — RS-485, Came Connect, дисплей с кодами ошибок
ZBX7N — старший контроллер серии BX с интерфейсом RS-485. Через внешний шлюз привод подключается к облаку Came Connect: управление из приложения Came Automation, push-уведомления о состоянии, история событий. Технический специалист CAME может диагностировать привод удалённо без выезда.
Дисплей отображает параметры и коды ошибок. Самодиагностика при каждом старте проверяет фотоэлементы, концевики и энкодер. Раздельные предохранители для мотора, платы и аксессуаров.
4. Фотоэлементы — первый уровень защиты
Накладные фотоэлементы образуют инфракрасный луч в проёме ворот. При пересечении луча в момент закрытия ворота останавливаются и реверсируют — до контакта с препятствием. ZBX7N проверяет состояние луча при каждом старте: если фотоэлементы загрязнились или провод повреждён — привод заблокируется с индикацией на дисплее.
В сочетании с энкодером ESM: фотоэлемент — защита до касания, энкодер — защита в момент движения. Два независимых уровня, дополняющих друг друга.
5. Пульты TOP-0270/30 — 4-канальные, 2 шт.
Два 4-канальных пульта с динамическим кодом включены в комплект — один для машины, второй для дома. Каналы 3 и 4 свободны для управления шлагбаумом, освещением или вторым приводом без дополнительного приёмника.
Память приёмника AF43S — до 250 пультов. Дополнительные пульты серии CAME программируются по инструкции без специального оборудования.
Почему выбирают Came BX708AGS Combo:
- Двойная защита от препятствий с первого дня — фотоэлементы реагируют до касания, энкодер ESM — в момент движения. Система полностью укомплектована без докупки компонентов.
- Came Connect + Came Automation — управление со смартфона, история событий, push-уведомления, удалённая диагностика специалистом CAME без выезда на объект.
- Энкодер — точное позиционирование ворот в каждую секунду работы. Отличие от BX608AGS, где энкодера нет.
- Контроллер ZBX7N — старший в линейке: RS-485, расширенная периферия, дисплей с кодами ошибок, совместимость со считывателями карт и системами умного дома.
- 800 Н тяги при ширине до 14 м — уверенное открытие тяжёлых ворот на больших промышленных и жилых объектах.
- Промежуточный стоп — остановка в любой точке хода с пульта без дополнительной настройки.
- Самоблокирующийся редуктор — механическая фиксация при обесточивании. Взлом сдвигом полотна без ключа невозможен.
- Взаимозаменяемость с BX-78 — монтажное основание совпадает. Замена старого привода без переделки закладной.
- Итальянское производство, гарантия 3 года — оригинальные запчасти и сервисные центры CAME по всей России.
