Привод для откатных ворот Came BX708AGS Combo KIT — энкодер, Came Connect, 2 пульта TOP42FGN
Came BX708AGS Combo KIT — комплект итальянской автоматики с энкодером для откатных ворот весом до 800 кг в частных домах (до 600 кг в жилых комплексах) и шириной до 14 м. В комплекте: привод с энкодером, 2 пульта TOP42FGN и радиоприёмник. Контроллер ZBX7N с RS-485 поддерживает облачный сервис Came Connect — управление со смартфона через приложение Came Automation и удалённая диагностика специалистами CAME. Энкодер обнаруживает препятствие и реверсирует ворота без фотоэлементов. Производитель: CAME S.p.A., Италия. Гарантия 3 года.
7 ключевых параметров привода
| # | Параметр | Значение | Почему это важно |
|---|---|---|---|
| 1 | Энкодер ESM — обнаружение препятствий | + Встроен | Непрерывно отслеживает положение ворот. При замедлении из-за препятствия — немедленная остановка и реверс. Точнее и быстрее токовой защиты, работает без фотоэлементов. Отличие от BX608AGS, где энкодера нет |
| 2 | RS-485 и Came Connect | + Есть | Через шлюз RS-485 привод подключается к облаку Came Connect. Управление из приложения Came Automation, уведомления о состоянии, история событий. Специалист CAME диагностирует систему удалённо без выезда на объект |
| 3 | Контроллер ZBX7N с дисплеем | + Старший | Более функциональная плата, чем ZBX6N в BX608AGS: больше интерфейсов, расширенный набор функций, дисплей с кодами ошибок. Самодиагностика при каждом старте проверяет все подключённые устройства безопасности |
| 4 | Пульты в комплекте | 2 шт. TOP42FGN | Два 4-канальных пульта сразу — один в машину, второй в дом. Каналы 3 и 4 свободны для шлагбаума, освещения или второго привода без дополнительного приёмника. Не нужно докупать второй пульт отдельно |
| 5 | Концевые выключатели | ! Механические / магнитные (опция) | Стандарт — механические. Для северных регионов — опциональная замена на магнитные герконы при монтаже. Также доступен нагревательный кабель с термостатом для работы при морозах ниже -20 °C |
| 6 | Тяговое усилие | 800 Н | Реальное линейное усилие на рейке. Достаточно для уверенного открытия тяжёлых ворот из профнастила с коваными элементами, в том числе при лёгком примерзании направляющей в оттепель |
| 7 | Ограничение по весу (жилой комплекс) | 600 кг (не 800) | Официальная инструкция CAME: до 800 кг для частного дома, до 600 кг для жилых комплексов с высоким трафиком. Важно учитывать при проектировании КПП и многоквартирных въездов |

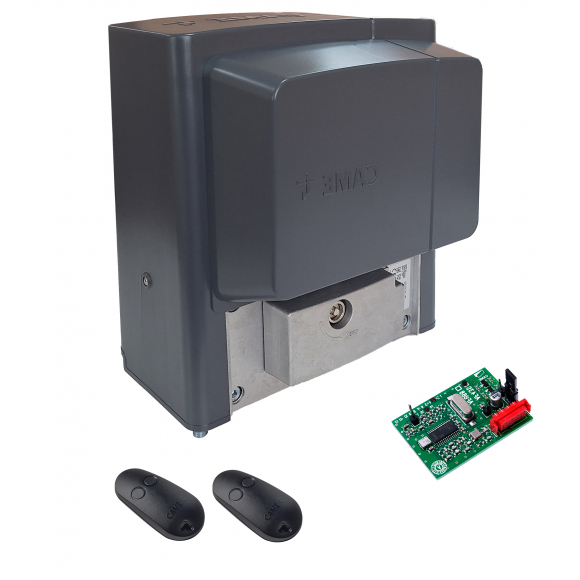

В комплект BX708AGS Combo KIT входят:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Привод Came BX708AGS, 230 В, контроллер ZBX7N, энкодер | 1 шт. | Механические концевики; монтажное основание в комплекте |
| Плата-радиоприёмник AF43S, 433,92 МГц | 1 шт. | Динамический и статический код; вставляется в разъём ZBX7N |
| Пульт TOP42FGN, 4-канальный, 433,92 МГц | 2 шт. | Динамический код; каналы 3 и 4 — свободны для смежной автоматики |
Для полноценной системы безопасности рекомендуется докупить: фотоэлементы DIR10 или DIR30, антенну TOP-A433N, сигнальную лампу. Для подключения к Came Connect — шлюз RS-485. Опционально: магнитные концевики, нагревательный кабель с термостатом.
Устройство и компоненты:
1. Двигатель 230 В с встроенным энкодером — 800 Н тяги
Двигатель переменного тока 230 В с тяговым усилием 800 Н при скорости 10,5 м/мин. Встроенный в вал энкодер непрерывно отслеживает угловое положение ротора. При любом отклонении от нормальной динамики — немедленная остановка и реверс ворот (режим ESM). Корпус из литого алюминия, защита IP44.
Самоблокирующийся редуктор удерживает ворота при отключении питания без дополнительного замка. Аварийная разблокировка ключом — перевод в ручной режим за несколько секунд.
2. Механические концевики и аварийная разблокировка
Крайние положения фиксируются стопорами на рейке, нажимающими на микровыключатель внутри привода. Стопоры регулируются по рейке без снятия привода. Крышка разблокировки снабжена защитным микровыключателем — привод не запустится, пока крышка не закрыта до щелчка.
Практический совет: после монтажа проверьте чёткость щелчка крышки. Ошибка E8 на дисплее ZBX7N при закрытой визуально крышке — сигнал о смещении микровыключателя, а не о неисправности привода.

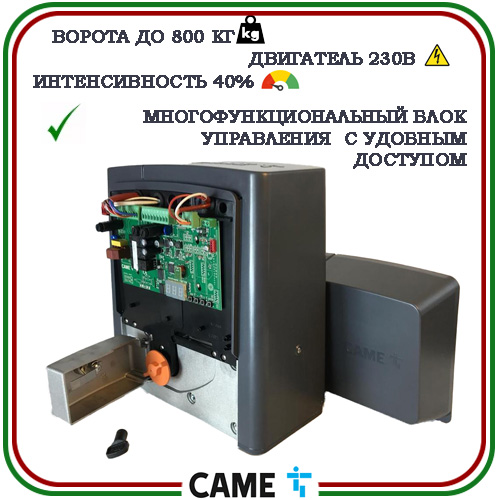

3. Контроллер ZBX7N — RS-485, Came Connect, дисплей
ZBX7N с интерфейсом RS-485 подключается к облаку Came Connect через внешний шлюз. Владелец управляет воротами из приложения Came Automation, получает уведомления о состоянии. Технический специалист CAME видит систему дистанционно и может провести настройку без выезда.
Дисплей отображает параметры и коды ошибок в реальном времени. Все настройки выполняются через меню без DIP-переключателей. Раздельные предохранители защищают мотор, плату и аксессуары независимо.
4. Пульты TOP42FGN — 4-канальные, динамический код, 2 шт.
Два 4-канальных пульта с динамическим кодом включены в комплект. Кнопки 1 и 2 — основное управление воротами, каналы 3 и 4 свободны для управления шлагбаумом, освещением или вторым приводом без покупки дополнительного приёмника. Код меняется при каждом нажатии — не поддаётся копированию перехватчиком.
Частота 433,92 МГц. Корпус из ударопрочного поликарбоната. Память приёмника AF43S — до 250 пультов.
Почему выбирают Came BX708AGS Combo KIT:
- Энкодер ESM — реверс при препятствии без фотоэлементов. Привод знает точное положение ворот в каждую секунду и останавливается быстрее токовой защиты. Ключевое отличие от BX608AGS.
- Came Connect + Came Automation — управление со смартфона, уведомления о состоянии, удалённая диагностика специалистом CAME без выезда на объект.
- Два пульта TOP42FGN в комплекте — 4 канала каждый. Свободные каналы 3 и 4 управляют смежной автоматикой без дополнительного приёмника.
- Контроллер ZBX7N — старший в линейке BX: RS-485, расширенная периферия, дисплей с кодами ошибок, совместимость со считывателями карт и системами умного дома.
- 800 Н тяги при ширине до 14 м — уверенное открытие тяжёлых ворот на широких промышленных и жилых проёмах.
- Промежуточный стоп — остановка в любой точке хода с пульта без дополнительной настройки.
- Самоблокирующийся редуктор — механическая фиксация при отключении питания. Взлом сдвигом полотна без ключа разблокировки невозможен.
- Взаимозаменяемость с BX-78 — монтажное основание совпадает. Замена старого привода без переделки закладной.
- Итальянское производство, гарантия 3 года — оригинальные запчасти и сервисные центры CAME по всей России.
