Привод для откатных ворот DoorHan Sliding 800 — тяговое усилие 800 Н, до 800 кг

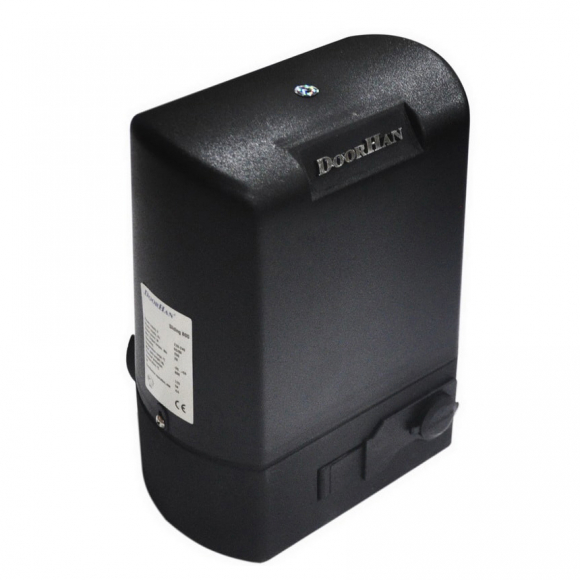

Привод DoorHan Sliding 800 — электромеханическая автоматика для откатных ворот весом до 800 кг. Двигатель переменного тока 280 Вт развивает линейное тяговое усилие 800 Н — достаточно для уверенного сдвига тяжёлых ворот из профлиста с ковкой. Редуктор работает на густой смазке без масляной ванны: в отличие от Sliding 1300 не нужна замена масла и нет риска течи сальников. Интенсивность — 50%. В базовый комплект входят привод, монтажное основание и инструкция на русском языке.
8 ключевых параметров привода
| # | Параметр | Значение | Почему это важно |
|---|---|---|---|
| 1 | Материал шестерни редуктора | Сталь (приводная) + полимер (вторичная) | Стальная выходная шестерня практически не изнашивается. Полимерная на вторичном валу — расходник, обеспечивает тихую работу и снижает инерционные нагрузки на корпус |
| 2 | Расположение платы управления | ⬤ Горизонтально | Конденсат может скапливаться на плате при перепадах температур. Производитель компенсирует это защитной крышкой, полностью накрывающей радиосхему (см. п. 4) |
| 3 | Тип питания двигателя | AC 230 В / 50 Гц | Переменный ток — стандартная бытовая сеть 220 В. Не нужны преобразователи или источники постоянного тока. Прямое подключение к щитку |
| 4 | Крышка защиты платы управления | + Есть | Пластиковый кожух накрывает всю поверхность радиосхемы. Защита от конденсата при суточных перепадах — главная причина досрочного выхода электроники из строя |
| 5 | Тип концевых выключателей | + Магнитные (герконы) | Бесконтактное срабатывание — не зависят от снега и льда на зубчатой рейке. Надёжная остановка в крайних точках в любую погоду без очистки рейки |
| 6 | Управление через Wi-Fi | — Нет | Базовая версия управляется только пультом и кнопкой. Нужен смартфон — смотрите Sliding 800PRO с опциональным Wi-Fi модулем MyDoorHan |
| 7 | Тяговое усилие (линейное) | 800 Н | Реальное усилие на рейке — не мощность мотора. Именно 800 Н сдвигают полотно. Мощность двигателя 280 Вт — характеристика двигателя, а не итоговое усилие. Подбирайте привод по этому параметру |
| 8 | Частота и тип кода пультов | 433 МГц, динамический код | Динамический (плавающий) код меняется при каждом нажатии — пульт нельзя скопировать перехватчиком. До 60 пультов в памяти встроенного приёмника без доп. модулей |
В комплект входят:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Привод DoorHan Sliding 800 с платой управления PCB-SL и встроенным приёмником | 1 шт. | 280 Вт AC, магнитные концевики, крышка платы |
| Монтажное основание | 1 шт. | Для крепления к фундаментной закладной |
| Инструкция на русском языке | 1 шт. | Схемы подключения, настройка концевиков, программирование пультов |

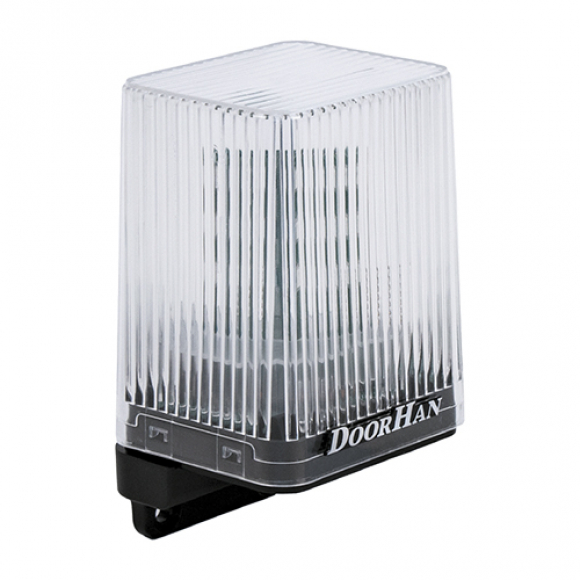

Пульты (433 МГц, динамический код), фотоэлементы, сигнальную лампу и зубчатую рейку можно приобрести отдельно в нашем каталоге.
Устройство и компоненты:
1. Двигатель и редуктор — AC 280 Вт, тяга 800 Н
Двигатель переменного тока 280 Вт и механический самоблокирующийся редуктор в едином алюминиевом корпусе. Ключевой показатель — линейное тяговое усилие 800 Н: это реальная сила, с которой привод сдвигает полотно. Передаточное отношение 1:32. Встроенная термозащита отключает двигатель при перегреве.
Самоблокирующийся редуктор механически удерживает ворота при отключении питания — дополнительный замок не нужен. Редуктор на густой консистентной смазке: без замены масла и без течи сальников.

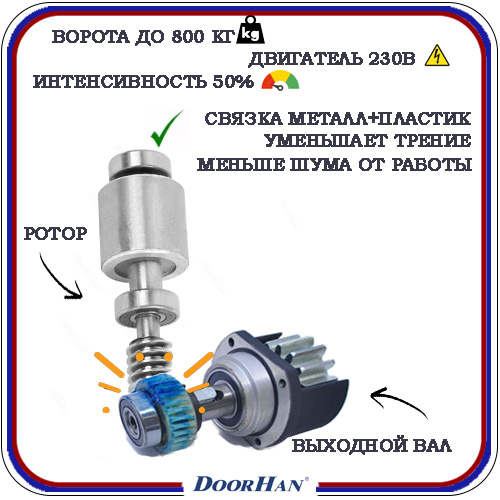

2. Шестерни редуктора: сталь + полимер
На роторе — стальная приводная шестерня, взаимодействующая с зубчатой рейкой. При правильном зазоре практически не изнашивается. На вторичном валу — полимерная шестерня: тихая работа, снижение инерционных нагрузок.
Практический совет: полимерная шестерня — расходный элемент. До монтажа убедитесь, что ворота легко идут вручную по всей длине без задиров и перекосов — именно это определяет её ресурс.
3. Ротор и стальной механизм сцепления
Механизм расцепки — стальная шпонка в пазу стальной втулки, удерживаемая пружиной. Силовой тракт без пластиковых элементов — надёжная конструкция для многолетней эксплуатации.
Практический совет: в части партий зафиксирована недостаточная заводская балансировка ротора — проявляется в повышенной вибрации и шуме сразу после монтажа. Это производственный дефект, а не ошибка установки — обращайтесь к дилеру по гарантии.

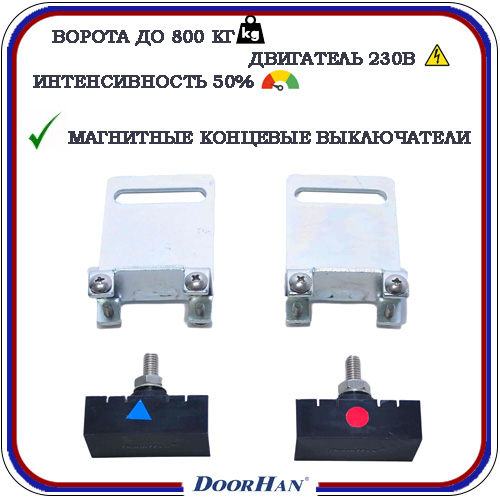

4. Магнитные концевые выключатели (герконы)
Конечные положения определяются бесконтактными магнитными герконами. Не зависят от снега и льда на рейке — работают корректно зимой без очистки. Принцип: магнит на корпусе проходит мимо геркона на плате и замыкает контакт остановки.
Практический совет: штатные магниты серии Sliding имеют сравнительно слабое поле — общая черта линейки. При монтаже проверьте надёжность срабатывания и при необходимости замените на более мощные неодимовые. Также с завода встречается неправильная ориентация или перепутанные провода герконов — проверяйте до первого пуска.

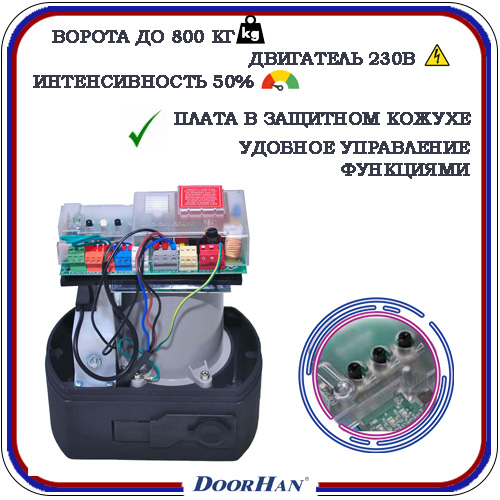

5. Плата управления PCB-SL — 433 МГц, динамический код
Плата PCB-SL расположена горизонтально и накрыта дополнительной пластиковой крышкой — защита от конденсата при перепадах температур. Встроенный приёмник: частота 433,92 МГц, динамический код (не копируется), память — до 60 пультов.
Функции платы: плавный пуск/остановка, регулировка усилия, автозакрытие по таймеру, пошаговый режим, подключение фотоэлементов и сигнальной лампы. Wi-Fi в базовой версии отсутствует.
6. Монтажное основание и аварийная разблокировка
Стальное монтажное основание обеспечивает точное позиционирование привода относительно зубчатой рейки. Правильный зазор шестерня/рейка (1–2 мм) напрямую определяет ресурс полимерной шестерни редуктора.
Аварийная разблокировка с ключом: вставить ключ и потянуть рычажок — привод расцепляется, ворота переходят в ручной режим. Самоблокирующийся редуктор удерживает полотно после расцепки — ворота не откатятся самопроизвольно.
Почему выбирают DoorHan Sliding 800:
- 800 Н тягового усилия — реальное усилие на рейке, а не мощность двигателя. Уверенный сдвиг ворот до 800 кг, включая примёрзшие в оттепель.
- Редуктор на густой смазке — нет масляной ванны — без замены масла, без риска течи сальников. Главное преимущество перед Sliding 1300 для частного сектора.
- Самоблокирующийся редуктор — ворота механически зафиксированы при обесточенном двигателе. Дополнительный замок не нужен.
- Магнитные концевые выключатели — бесконтактное срабатывание, независимое от снега и льда на рейке. Надёжная зимняя эксплуатация.
- Защитная крышка платы PCB-SL — полный охват радиосхемы; защита от конденсата, основной причины досрочного выхода электроники из строя.
- 433 МГц, динамический код — пульт защищён от копирования перехватчиком. До 60 пультов без внешних модулей.
- AC 230 В — прямое подключение к бытовой сети — без преобразователей и дополнительных источников питания.

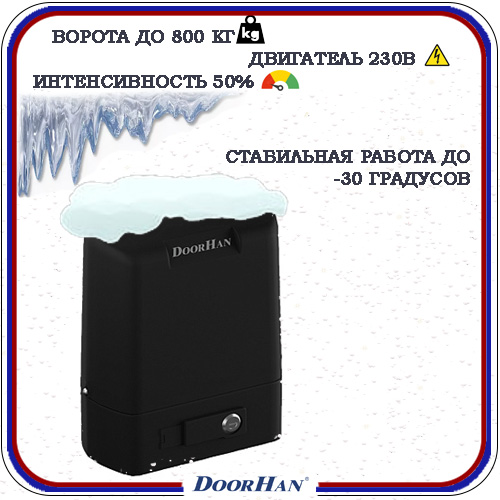

- -30°C / +55°C без обогрева — штатный диапазон для большинства регионов России; с HEATER — до -55°C.
- Стальная приводная шестерня — работа с рейкой без значимого износа при правильном зазоре.
- Скорость 12 м/мин — комфортный темп для бытовых ворот; ожидание у въезда не более 20–30 секунд.
