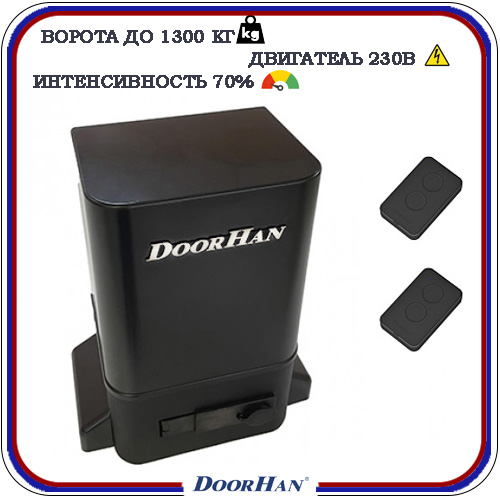

Привод для откатных ворот DoorHan Sliding 1300 PRO — тяга 900 Н, до 1300 кг, без масляной ванны
DoorHan Sliding 1300 PRO — обновлённая версия привода для откатных ворот весом до 1300 кг. Двигатель 550 Вт, тяговое усилие 900 Н. Ключевое отличие от предшественника: нет масляной ванны — редуктор работает на густой смазке, не нужно менять масло и нет риска течи сальников. Интенсивность — 50%. Дополнительный геркон в концевой системе обеспечивает более точную остановку ворот. В комплекте: привод, 2 пульта ДУ, монтажное основание, инструкция на русском языке. Плата PCB-SL поддерживает Wi-Fi модуль MyDoorHan (опционально).
8 ключевых параметров привода
| # | Параметр | Значение | Почему это важно |
|---|---|---|---|
| 1 | Материал шестерни редуктора | Сталь (незакалённая) | Стальная выходная шестерня на густой смазке. Практически не изнашивается при правильном зазоре — случаев поломки шестерни на серии 1300 практически не зафиксировано |
| 2 | Расположение платы управления | ⬤ Горизонтально | Конденсат может скапливаться на плате. В PRO установлена улучшенная крышка корпуса — лучше защищает блок управления от влаги и пыли, чем у базовой версии |
| 3 | Тип питания двигателя | AC 220–240 В / 50 Гц | Переменный ток — стандартная бытовая и промышленная сеть. Прямое подключение без преобразователей. Привод устойчив к скачкам напряжения |
| 4 | Крышка защиты платы управления | + Улучшенная | В PRO новая конструкция верхней крышки корпуса лучше защищает блок управления от влаги, пыли и внешних воздействий. Степень защиты IP54 |
| 5 | Тип концевых выключателей | + Магнитные + доп. геркон | Бесконтактные магнитные — не зависят от льда и снега. В PRO добавлен дополнительный геркон для более точной остановки ворот в крайних положениях. Это улучшение относительно базовой 1300 |
| 6 | Управление через Wi-Fi | + Опционально | Плата PCB-SL поддерживает Wi-Fi модуль SmartControl (MyDoorHan) и GSM-модуль. Управление со смартфона — после установки опционального модуля |
| 7 | Тяговое усилие (линейное) | 900 Н | Реальное усилие на рейке — не мощность мотора. 900 Н сдвигают полотно весом до 1300 кг. При пуске в мороз привод добавляет максимальное усилие для страгивания примёрзших ворот |
| 8 | Частота и тип кода пультов | 433,92 МГц, динамический код | Динамический код — нельзя скопировать перехватчиком. До 60 пультов в памяти. Удалённое программирование пультов без снятия крышки привода |

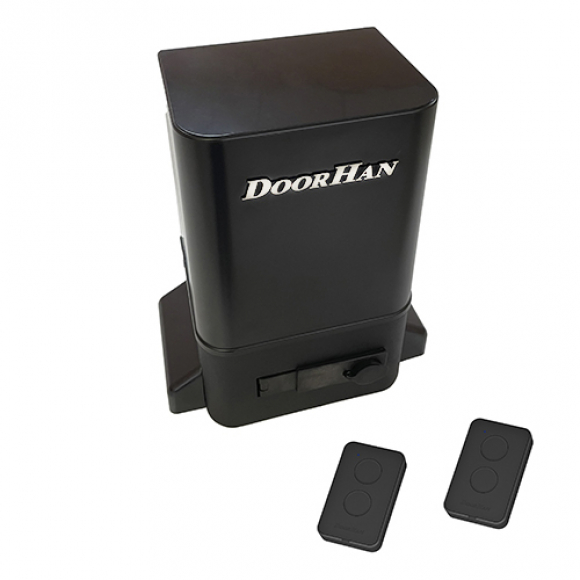

В комплект входят:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Привод DoorHan Sliding 1300 PRO с платой управления PCB-SL | 1 шт. | 550 Вт AC, доп. геркон, улучшенный корпус IP54 |
| Пульт дистанционного управления 433,92 МГц | 2 шт. | Динамический код, входят в базовую поставку |
| Монтажное основание | 1 шт. | Для крепления к фундаментной закладной |
| Инструкция на русском языке | 1 шт. | Схемы подключения, настройка концевиков, программирование |
Фотоэлементы, сигнальную лампу, зубчатую рейку и Wi-Fi модуль MyDoorHan можно приобрести отдельно в нашем каталоге.
Устройство и компоненты:

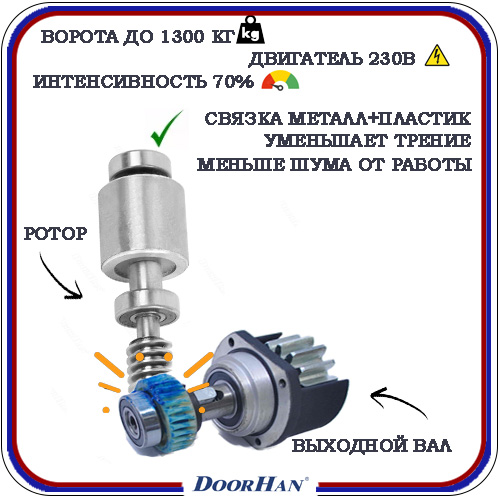

1. Двигатель и редуктор — AC 550 Вт, тяга 900 Н, без масляной ванны
Двигатель переменного тока 550 Вт и механический самоблокирующийся редуктор в едином алюминиевом корпусе. Тяговое усилие 900 Н — реальное усилие на рейке, определяющее способность привода сдвинуть полотно. При пуске блок управления подаёт максимальное усилие — особенно актуально для страгивания примёрзших ворот зимой.
Редуктор работает на густой консистентной смазке — без масляной ванны. Нет необходимости проверять уровень масла, менять его сезонно и подбирать синтетику для морозов. Нет риска течи сальников. Самоблокирующийся редуктор механически удерживает ворота при отключённом двигателе.
2. Улучшенный корпус: шесть конструктивных изменений относительно базовой 1300
В PRO переработан весь корпус с учётом реальных условий эксплуатации. Новая верхняя крышка лучше защищает блок управления от влаги, пыли и внешних воздействий. Крышка статора стала легче, но прочнее — за счёт добавленных рёбер жёсткости. Металлическая часть имеет повышенную теплоотдачу — снижает риск перегрева при серийных открытиях. Степень защиты корпуса — IP54.
Корпус переработан с учётом удобства монтажа: крепление к основанию и доступ к плате управления стали удобнее по сравнению с предшественником.

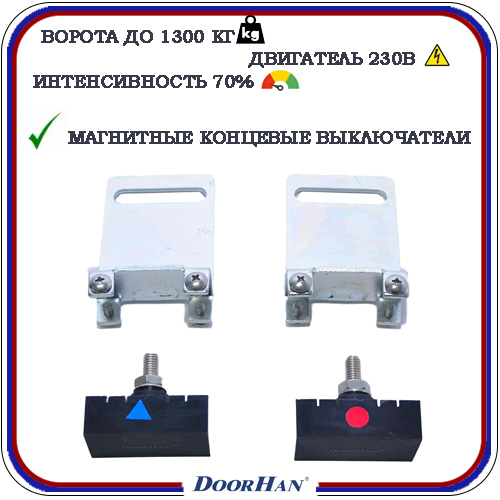

3. Магнитные концевые выключатели с дополнительным герконом
Конечные положения ворот определяются бесконтактными магнитными герконами. В отличие от механических аналогов они не зависят от льда и снега на зубчатой рейке.
Ключевое улучшение PRO: установлен дополнительный геркон для более точной остановки ворот в концевых положениях. В базовой версии Sliding 1300 нестабильность концевиков была одной из наиболее частых жалоб монтажников на форумах. Добавленный элемент повышает надёжность срабатывания.

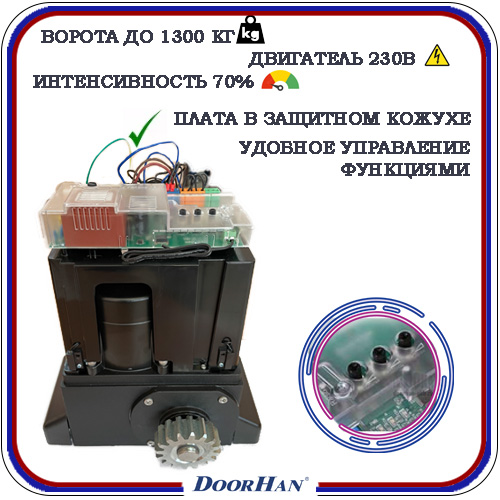

4. Плата управления PCB-SL — 433 МГц, удалённое программирование пультов
Плата PCB-SL расположена горизонтально внутри корпуса под защитной крышкой. Встроенный радиоприёмник: 433,92 МГц, динамический код (нельзя скопировать), до 60 пультов в памяти. Двухканальный режим: одна кнопка пульта — полное открытие, вторая — режим калитки (частичное открытие для прохода пешехода).
Дистанционное программирование пультов: новый пульт можно добавить в память с уже зарегистрированного, находясь в зоне действия приёмника, — без снятия крышки привода. Плата поддерживает подключение Wi-Fi модуля MyDoorHan, GSM-модуля, фотоэлементов, сигнальной лампы, кодовых панелей и СКУД.
5. Монтажное основание, пульты и аварийная разблокировка
Стальное монтажное основание в комплекте обеспечивает точное позиционирование привода. Правильный зазор шестерня/рейка (1–2 мм) напрямую влияет на срок службы привода.
Два пульта 433,92 МГц с динамическим кодом — в базовой поставке. Аварийная разблокировка с ключом: в случае отключения электроэнергии вставить ключ, потянуть рычажок — ворота переходят в ручной режим. Самоблокирующийся редуктор удерживает полотно на месте после расцепки.
Почему выбирают DoorHan Sliding 1300 PRO:
- 900 Н тягового усилия при 550 Вт — реальное усилие на рейке. Уверенный сдвиг тяжёлых ворот до 1300 кг, включая примёрзшие в оттепель.
- Нет масляной ванны — нет обслуживания по маслу — не нужно менять масло, нет риска течи сальников. Для объектов без постоянного ТО это принципиально важно.
- Шесть конструктивных улучшений корпуса — новая крышка, усиленная крышка статора, лучшая теплоотдача, удобство монтажа. IP54.
- Дополнительный геркон для точной остановки — устраняет нестабильность концевиков, характерную для базовой версии Sliding 1300.
- 2 пульта 433,92 МГц в комплекте — в базовой поставке, с динамическим кодом. У обычного 1300 пультов в комплекте нет.
- Wi-Fi опционально через PCB-SL — плата поддерживает MyDoorHan без замены привода. Управление со смартфона при добавлении модуля.
- Удалённое программирование пультов — новый пульт добавляется без снятия крышки, в радиусе действия приёмника.
- Двухканальное управление — режим калитки (частичное открытие) без отдельной калитки в конструкции ворот.
- AC 220–240 В, устойчивость к скачкам напряжения — надёжная работа при нестабильной сети. Прямое подключение к щитку.
- -30°C / +55°C без обогрева, с HEATER до -55°C — широкий климатический диапазон для работы в суровых условиях.
