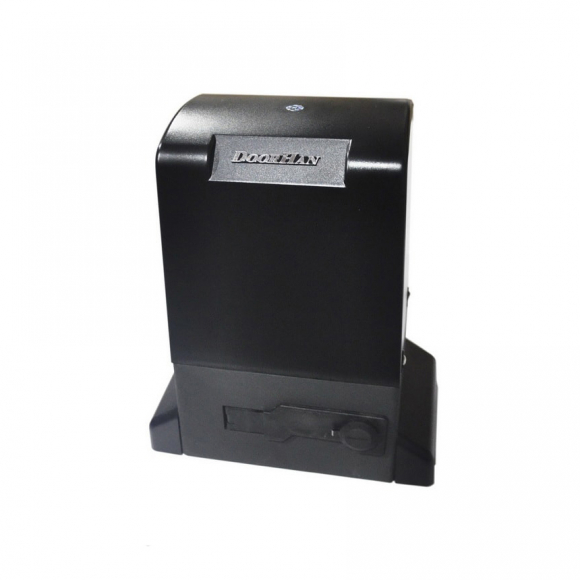

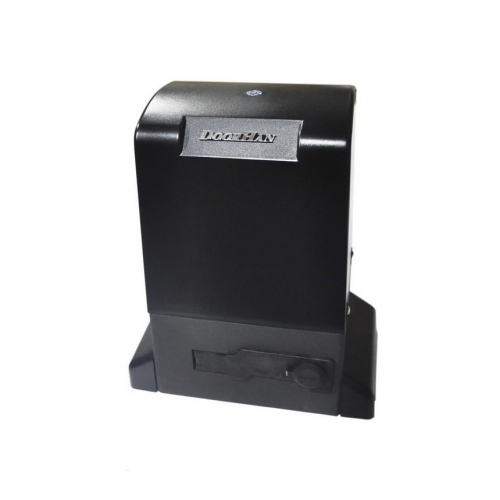

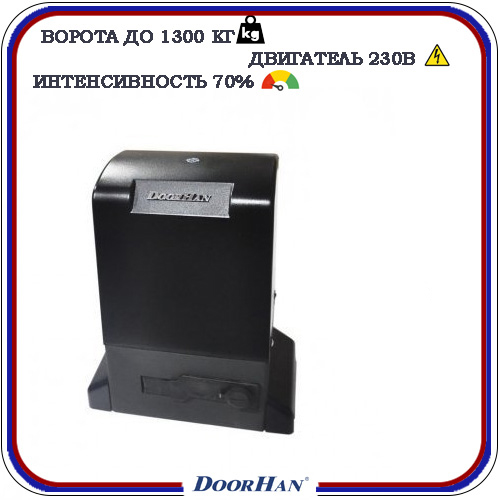

Привод для откатных ворот DoorHan Sliding 1300 — до 1300 кг

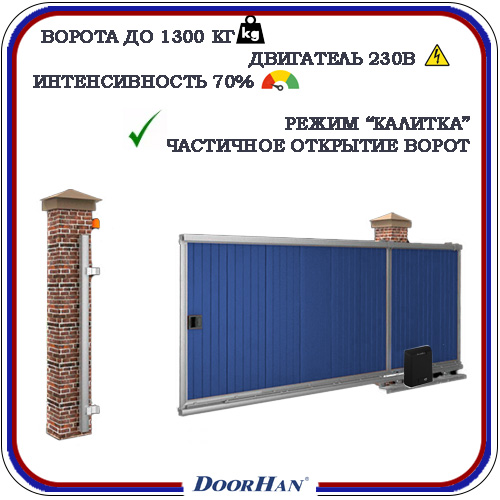

Привод DoorHan Sliding 1300 — автоматика для откатных ворот весом до 1300 кг с технологией редуктора в масляной ванне. Модель рассчитана на интенсивность использования до 70%, что делает её оптимальным выбором для промышленных зон, въездов на предприятия, складов и паркингов. Мощный двигатель 550 Вт обеспечивает линейное усилие на сдвиг ворот 900 Н. В стандартную поставку входит привод с платой управления и встроенным приёмником, монтажное основание и инструкция на русском языке.
В комплект входят:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Привод DoorHan Sliding 1300 с платой управления и встроенным приёмником | 1 шт. | Редуктор в масляной ванне, 550 Вт |
| Монтажное основание | 1 шт. | Для крепления привода к фундаментной закладной |
| Инструкция на русском языке | 1 шт. | Полное руководство по монтажу и настройке |
Фотоэлементы, сигнальные лампы, зубчатую рейку и пульты управления можно приобрести отдельно в нашем каталоге.
Устройство и компоненты:
1. Двигатель и редуктор (масляная ванна)
Двигатель мощностью 550 Вт и редуктор размещены в общем алюминиевом картере, заполненном маслом. Обмотки двигателя полностью погружены в масло — оно одновременно выступает смазкой и охлаждающей жидкостью. Нагретое при работе масло перемещается в зону редуктора и рассеивает тепло через алюминиевый корпус.
Приводная шестерня изготовлена из незакалённой стали и практически не изнашивается в штатных условиях. Полимерная шестерня на вторичном валу обеспечивает тихую работу привода. Механизм аварийного сцепления — стальная шпонка в пазу стальной втулки, удерживаемая пружиной: надёжная конструкция, выдерживающая многолетнюю эксплуатацию.

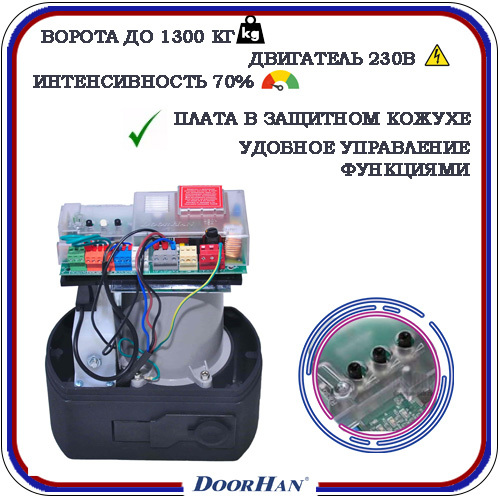

2. Плата управления со встроенным приёмником
Плата управления расположена горизонтально под основной крышкой привода. Производитель дополнительно защищает её пластиковой крышкой, накрывающей всю поверхность радиосхемы — это предотвращает попадание конденсата и продлевает срок службы электроники.
Встроенный приёмник позволяет немедленно подключить пульты управления без дополнительных модулей. Плата обеспечивает программирование плавного пуска, автореверса при обнаружении препятствия и управление концевыми выключателями.

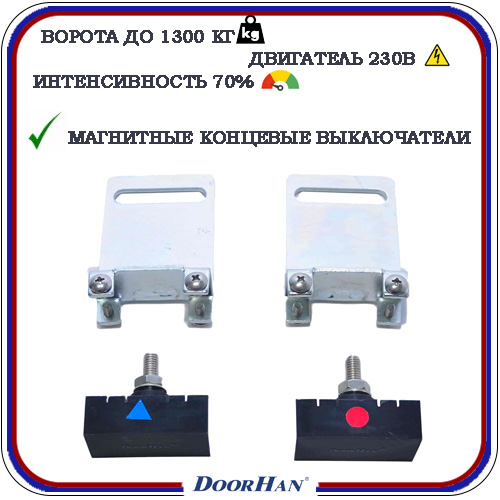

3. Магнитные концевые выключатели (герконы)
Конечные положения открытия и закрытия ворот определяются бесконтактными магнитными герконами. В отличие от механических аналогов, они не зависят от снега и наледи на зубчатой рейке — актуально для эксплуатации в зимний период. В более ранних версиях привода встречались отказы герконов; в современных поставках надёжность этого узла значительно улучшена.
При необходимости усилить срабатывание — монтажники применяют более мощные магниты вместо штатных: более сильное поле гарантированно преодолевает усилие пружины геркона даже при смещении из-за просадки ворот.
4. Монтажное основание и аварийная разблокировка
Монтажное основание входит в комплект и предназначено для крепления привода к фундаментной закладной. Стальная пластина обеспечивает жёсткую фиксацию корпуса и правильный зазор между приводной шестернёй и зубчатой рейкой.
Аварийная разблокировка выполнена в виде личинки под ключ: вставив ключ и потянув рычажок на себя, пользователь нажимает на шток сцепления и расцепляет привод — ворота переходят в ручной режим. Это позволяет открыть и закрыть полотно даже при полном отключении электроэнергии.
5. Инструкция на русском языке
Подробное руководство по монтажу, первому запуску и настройке привода на русском языке. Содержит схему подключения фотоэлементов, пультов, сигнальной лампы и описание всех программируемых функций платы управления.
Документация помогает монтажнику корректно выставить концевые выключатели, настроить зоны замедления и проверить работу аварийной разблокировки до ввода объекта в эксплуатацию.
Почему выбирают DoorHan Sliding 1300:
- Интенсивность 70% — привод рассчитан на высокочастотную эксплуатацию: паркинги, въезды на предприятия, режимные объекты с десятками проездов в сутки.
- Масляная ванна — смазка и охлаждение в одном — двигатель и редуктор в общем картере; масло одновременно смазывает детали и отводит тепло через алюминиевый корпус, обеспечивая длительный ресурс при интенсивной работе.

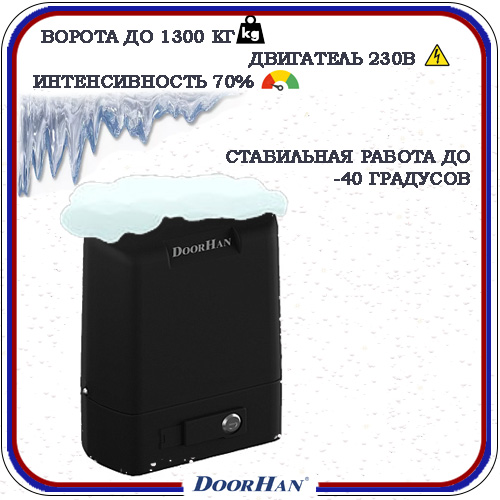

- Магнитные концевые выключатели — бесконтактный принцип работы; не зависят от обледенения и снега на зубчатой рейке, стабильно срабатывают при минусовых температурах.
- Аварийная разблокировка с ключом — ворота можно открыть вручную в любой ситуации, включая полное отключение электричества, без специального инструмента.
- Мощность 550 Вт, линейное усилие 900 Н — уверенный сдвиг тяжёлых ворот из профлиста, ковки и комбинированных конструкций весом до 1300 кг.
- Встроенный приёмник на плате — не требует отдельного модуля для подключения пультов; привод готов к работе сразу после монтажа и подключения питания.
- Алюминиевый корпус-радиатор — вся поверхность корпуса участвует в охлаждении масла, снижая рабочую температуру двигателя при длительных сериях открытий.
- Стальной механизм сцепления — шпонка в пазу стальной втулки, удерживаемая пружиной: проверенная конструкция без пластиковых элементов в силовом тракте сцепления.
- Защитная крышка платы управления — накрывает всю поверхность радиосхемы и предотвращает образование конденсата на электронных компонентах, что критично для оборудования уличной установки.
- Приводная шестерня из стали — взаимодействует с зубчатой рейкой без видимого износа даже при многолетней интенсивной работе.
