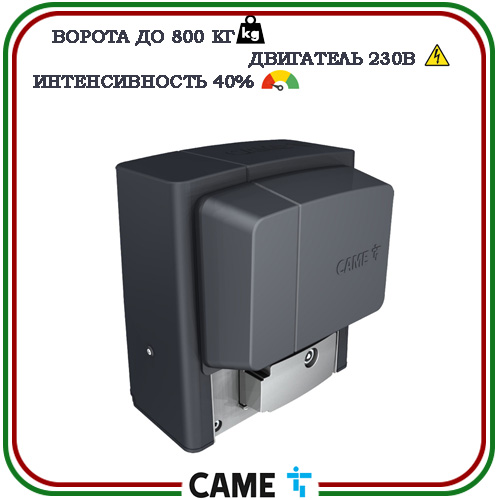

Привод для откатных ворот Came BX708AGS — энкодер, Came Connect, до 800 кг
Привод для откатных ворот Came BX708AGS — старшая модель итальянской серии BX, предназначенная для ворот весом до 800 кг и шириной до 14 м. Заменил классический BX-78 при полной взаимозаменяемости монтажных оснований. Главное отличие от BX608AGS — встроенный энкодер для точного контроля положения ворот и обнаружения препятствий, а также контроллер ZBX7N с интерфейсом RS-485 и поддержкой облачной экосистемы Came Connect. Через приложение Came Automation владелец управляет воротами дистанционно со смартфона, а специалисты CAME могут диагностировать систему удалённо без выезда. Тяговое усилие 800 Н, скорость 10,5 м/мин, гарантия 3 года, производство Италия.
7 ключевых параметров привода
| # | Параметр | Значение | Почему это важно |
|---|---|---|---|
| 1 | Энкодер — контроль движения | + Встроен | Энкодер непрерывно считает обороты мотора и отслеживает реальное положение ворот. При обнаружении отклонения от нормальной динамики (препятствие, обледенение рейки, перекос) — немедленная остановка и реверс. Точнее токовой защиты, которая реагирует позже и с большим усилием. В BX608AGS энкодера нет |
| 2 | RS-485 и Came Connect | + Есть | Интерфейс RS-485 подключает привод к облачной платформе CAME через шлюз. Владелец управляет воротами из приложения Came Automation, получает уведомления о состоянии и ошибках. Технический специалист CAME видит систему удалённо и может диагностировать неисправность без выезда на объект |
| 3 | Контроллер ZBX7N с дисплеем | + Старший | ZBX7N — более функциональная плата, чем ZBX6N в BX608AGS: больше интерфейсов для периферии, расширенный набор функций управления, дисплей с отображением кодов ошибок. Самодиагностика запускается при каждом старте и проверяет все подключённые устройства безопасности |
| 4 | Тяговое усилие | 800 Н | 800 Н линейного усилия на рейке — реальная сила сдвига полотна. Достаточно для уверенного открытия тяжёлых ворот из профнастила с коваными элементами и двойной обшивкой, в том числе при лёгком примерзании направляющей |
| 5 | Концевые выключатели | ! Механические / магнитные (опция) | Стандарт — механические (пружина + микровыключатель). Для эксплуатации в регионах с суровыми зимами CAME предусмотрены опциональные магнитные концевики — рекомендуется установить при монтаже. Также доступен нагревательный кабель с термостатом для работы при морозах |

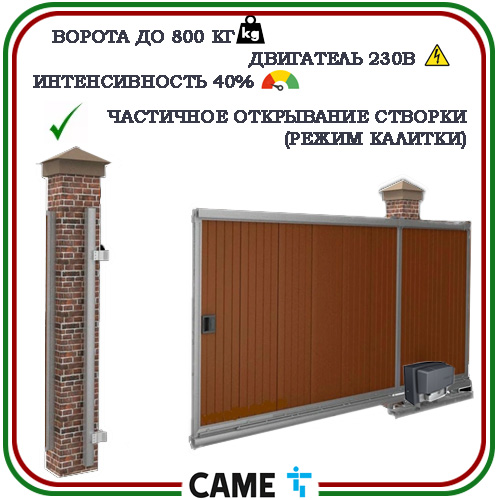

| 6 | Промежуточный стоп | + Есть | Остановка в любой точке хода командой с пульта. Удобно при частичном открытии для пешехода или въезде в узкий проём — без дополнительной настройки отдельного «режима калитки» |
| 7 | Диапазон рабочих температур | -20 / +55 °C | Стандартный диапазон для большинства регионов России. Для зон с устойчивыми морозами ниже -20 °C рекомендуется дополнить установку нагревательным кабелем с термостатом — это опциональный аксессуар CAME, совместимый с ZBX7N |
В комплект BX708AGS Start входят:
| Наименование | Кол-во | Примечание |
|---|---|---|

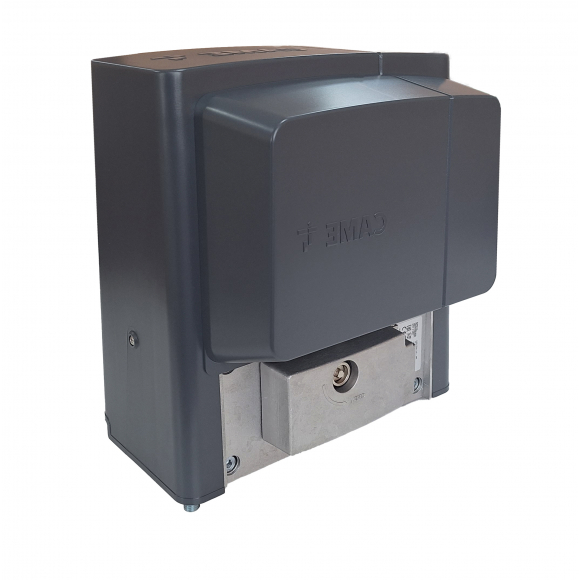

| Привод Came BX708AGS, 230 В, контроллер ZBX7N, энкодер | 1 шт. | Механические концевики; магнитные — опция |
| Монтажное основание | 1 шт. | Взаимозаменяемо с основанием BX-78 и BX608AGS |
| Инструкция | 1 шт. | На русском языке |
Для полноценной системы необходимо докупить отдельно: радиоприёмник AF43S, пульты TOP44RGR, антенну TOP-A433N, фотоэлементы, сигнальную лампу. Для подключения к Came Connect — шлюз RS-485. Все аксессуары совместимы с ZBX7N и представлены в нашем каталоге.
Устройство и компоненты:
1. Двигатель 230 В с встроенным энкодером — 800 Н тягового усилия
Двигатель переменного тока питается напрямую от сети 220 В. Развивает линейное тяговое усилие 800 Н при скорости открытия 10,5 м/мин. Встроенный в вал энкодер непрерывно отслеживает угловое положение ротора — это позволяет ZBX7N знать точное положение ворот в любой момент времени и немедленно реагировать на любое отклонение от заданной динамики.
Корпус из литого алюминия с защитой IP44. Самоблокирующийся редуктор механически удерживает ворота в закрытом положении при отсутствии питания.
2. Контроллер ZBX7N — RS-485, Came Connect, расширенная периферия
ZBX7N — старший контроллер серии BX. Оснащён интерфейсом RS-485 для подключения к облачной платформе Came Connect через внешний шлюз. После подключения владелец управляет воротами из приложения Came Automation (iOS/Android), получает push-уведомления о состоянии системы и кодах ошибок в реальном времени. Технический специалист CAME может диагностировать привод дистанционно через интернет без выезда на объект.
Дисплей отображает параметры, статус и коды ошибок. Все функции — время автозакрытия, усилие, замедление, режим работы — настраиваются через меню без обращения к DIP-переключателям. Раздельная защита предохранителями для двигателя, платы и аксессуаров.
3. Механические концевые выключатели и аварийная разблокировка
Крайние положения определяются стопорами на зубчатой рейке, нажимающими на микровыключатель внутри привода. Положение стопоров регулируется по длине рейки и фиксируется винтами. Для северных регионов производитель рекомендует замену на опциональные магнитные концевики — они не зависят от загрязнения и обледенения рейки.
Крышка аварийной разблокировки снабжена защитным микровыключателем: привод не запустится, пока крышка не закрыта на ключ до щелчка. При монтаже убедитесь в чёткости срабатывания — это частая причина ошибки E8 на дисплее ZBX7N.
4. Экосистема Came Connect и Came Automation
Came Connect — облачная платформа CAME для удалённого управления автоматическими системами. После подключения привода через RS-485 шлюз владелец открывает и закрывает ворота с любого смартфона, настраивает расписания и получает уведомления об ошибках. Особенность платформы — возможность авторизованного доступа для сервисного инженера: специалист CAME может подключиться к системе, просмотреть лог ошибок и скорректировать параметры без приезда на объект.
Для активации Came Connect необходимо приобрести совместимый RS-485 шлюз. Подробнее о подключении — уточните у менеджера при заказе.
Почему выбирают Came BX708AGS:
- Энкодер — точное позиционирование и быстрая реакция на препятствие без фотоэлементов: привод знает положение ворот в каждую секунду и остановится быстрее, чем сработает токовая защита.
- Came Connect + Came Automation — управление воротами со смартфона, уведомления о состоянии системы и удалённая диагностика специалистом CAME без выезда на объект.
- Контроллер ZBX7N с расширенной периферией — RS-485, дисплей с кодами ошибок, совместимость со считывателями карт, кодовыми панелями, Bluetooth-брелоками и системами умного дома.
- 800 Н тягового усилия при скорости 10,5 м/мин — уверенное открытие ворот до 800 кг, включая тяжёлые конструкции с коваными элементами и широкими проёмами до 14 м.
- Промежуточный стоп — остановка в любой точке хода с пульта, без дополнительной настройки режимов.
- Самодиагностика при каждом запуске — ZBX7N проверяет все подключённые устройства безопасности и блокирует цикл при обнаружении неисправности.
- Взаимозаменяемость с BX-78 — монтажное основание совпадает, замена старого привода не требует переделки закладной или сварочных работ.
- Магнитные концевики — опция для холодных регионов: замена выполняется при монтаже без дополнительных инструментов.
- Итальянское производство, гарантия 3 года — официальные сервисные центры CAME и оригинальные запчасти по всей России.
