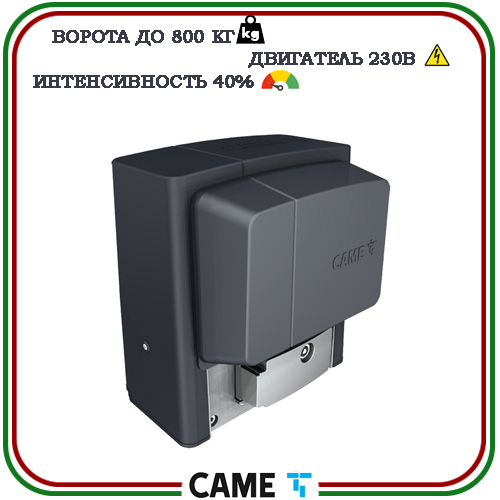

Привод для откатных ворот Came BX608AGS — 300 Вт, до 800 кг, ширина до 14 м
Привод для откатных ворот Came BX608AGS — обновлённая итальянская автоматика серии BX, пришедшая на смену классической модели BX-68. Предназначена для ворот весом до 800 кг (в частных домах) и до 600 кг в жилых комплексах, с шириной створки до 14 м. Мощный двигатель 300 Вт / 230 В, встроенный контроллер ZBX6N с дисплеем, функция самодиагностики фотоэлементов, промежуточный стоп и возможность установки магнитных концевых выключателей вместо стандартных механических. Применяется как на частных объектах, так и на въездах в промышленные зоны и предприятия. Производитель: CAME S.p.A., Италия. Гарантия 3 года.
7 ключевых параметров привода
| # | Параметр | Значение | Почему это важно |
|---|---|---|---|
| 1 | Мощность двигателя | 300 Вт / 230 В | Мощный однофазный двигатель переменного тока — прямое подключение к бытовой сети 220 В. Развивает скорость 10 м/мин, достаточную для уверенного движения ворот весом до 800 кг из профнастила и металла |
| 2 | Контроллер ZBX6N с дисплеем | + Обновлённый | Модернизированный по сравнению с ZBX6 — улучшенная схемотехника повышает надёжность платы. Дисплей позволяет настраивать все параметры без инструкции: время автозакрытия, замедление, усилие, режим работы. Плата надёжно защищена пластиковым кожухом от влаги и конденсата |
| 3 | Промежуточный стоп | + Есть | Ворота можно остановить в любом промежуточном положении командой с пульта — удобно при пешеходном проходе или частичном открытии для въезда. Не нужен дополнительный режим «калитки» с отдельной регулировкой хода |
| 4 | Тип концевых выключателей | ! Механические / магнитные (опция) | Стандартная комплектация — механические концевики (пружина + микровыключатель на рейке). Для северных регионов CAME предусматривает опциональную замену на магнитные герконы, не зависящие от снега и льда на рейке. Смену стоит сделать при покупке, не после |
| 5 | Самодиагностика фотоэлементов | + Есть | Перед каждым циклом открытия/закрытия ZBX6N проверяет состояние фотоэлементов. Если луч прерван или проводка повреждена — привод блокируется и сигнализирует. Это предотвращает закрытие ворот в нештатных ситуациях без ведома владельца |
| 6 | Ограничение по весу (жилой комплекс) | 600 кг (не 800) | Официальная инструкция CAME устанавливает разные лимиты: до 800 кг для частного дома (редкие открывания) и до 600 кг для жилых комплексов (высокий трафик). Если привод планируется в КПП или на многоквартирный объект — расчётный вес ворот должен быть ниже 600 кг |
| 7 | Управление со смартфона | — Опция (Bluetooth-модуль) | Базовая версия управляется пультом и кнопкой. Для дистанционного управления со смартфона необходимо приобрести отдельный Bluetooth-модуль CAME. Также поддерживается нагревательный кабель с термостатом для стабильной работы в морозных регионах |
В комплект BX608AGS Start входят:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Привод Came BX608AGS, 300 Вт, 230 В, контроллер ZBX6N | 1 шт. | Механические концевики в комплекте; магнитные — опция |
| Плата-радиоприёмник AF43S, 433,92 МГц | 1 шт. | Динамический и статический код |
| Пульт TOP44RGR, 4-канальный, 433,92 МГц | 1 шт. | Динамический код, батарея CR2032, поликарбонат |

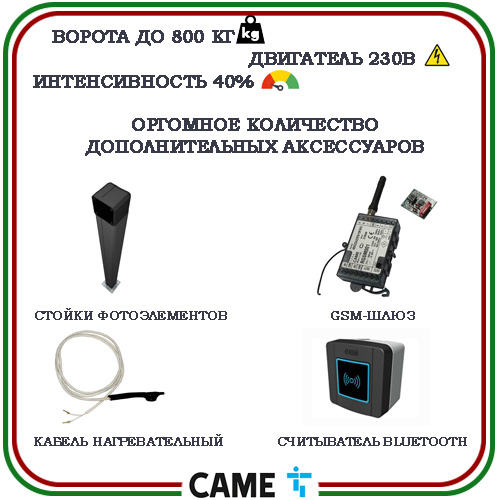

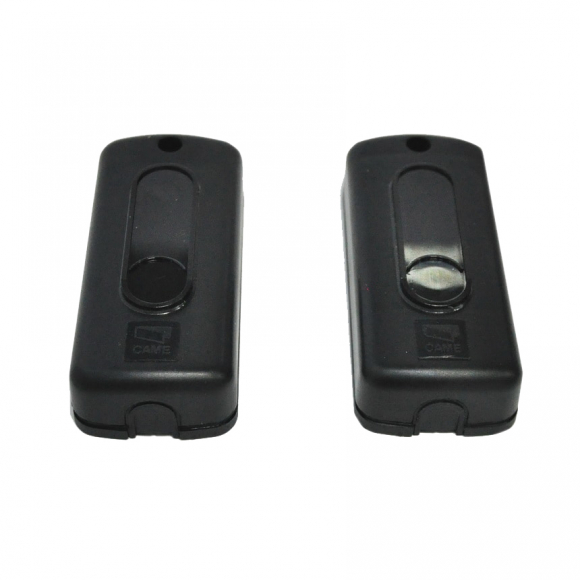

Для полноценной системы дополнительно рекомендуется: второй пульт TOP44RGR, внешняя антенна TOP-A433N, фотоэлементы DIR10, сигнальная лампа. Все аксессуары совместимы с ZBX6N. Опционально: магнитные концевые выключатели, Bluetooth-модуль для управления со смартфона, нагревательный кабель с термостатом.
Устройство и компоненты:

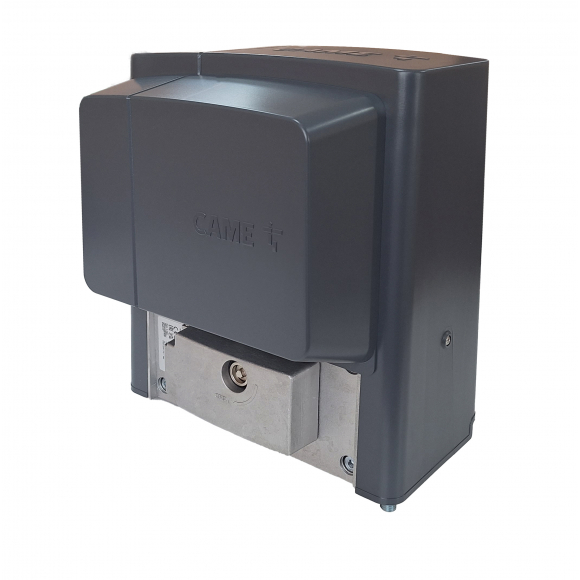

1. Двигатель 300 Вт / 230 В — прямое подключение к сети
Однофазный двигатель переменного тока 300 Вт питается напрямую от сети 220 В без преобразователей. Развивает скорость открытия 10 м/мин — достаточно для уверенного движения тяжёлых ворот. Встроенная защита от перегрева отключает двигатель при превышении допустимой температуры, защищая обмотки от прогара при затяжных нагрузках.
Корпус привода выполнен из литого алюминия с IP44-защитой от влаги и пыли. Самоблокирующийся редуктор механически удерживает ворота в закрытом положении без подачи питания — дополнительный замок в большинстве случаев не требуется.

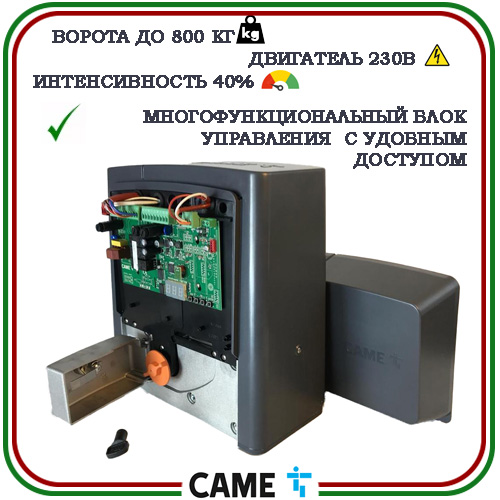

2. Контроллер ZBX6N — дисплей, самодиагностика, полный набор функций
Обновлённая плата ZBX6N оснащена дисплеем: все параметры — время автозакрытия, замедление, усилие, режим работы — настраиваются непосредственно на плате без обращения к инструкции по DIP-переключателям. Раздельные клеммные колодки для каждой группы устройств исключают ошибки при подключении нескольких аксессуаров одновременно.
Самодиагностика проверяет цепи фотоэлементов перед каждым циклом. Все подключения защищены плавкими предохранителями — двигатель, плата и аксессуары имеют раздельную защиту от перепадов напряжения. Плата надёжно закрыта пластиковым кожухом от конденсата.

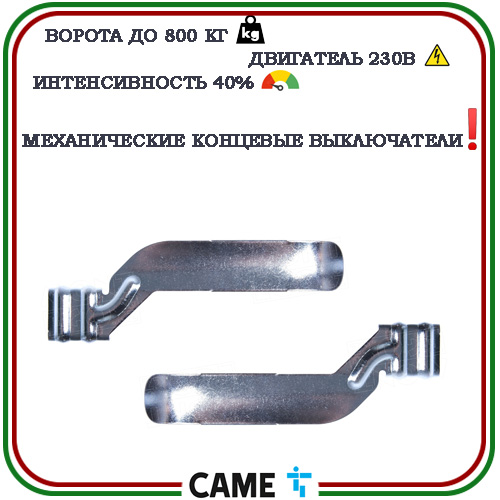

3. Механические концевые выключатели и механизм разблокировки
Крайние положения ворот определяются механическими концевыми выключателями: стопоры, закреплённые на зубчатой рейке, при достижении крайней точки нажимают пружину, которая замыкает микровыключатель внутри привода. Стопоры регулируются по рейке и фиксируются стопорными винтами без снятия привода.
Для северных регионов производитель рекомендует опциональную замену на магнитные концевые выключатели — они не зависят от обледенения рейки и не требуют сезонной очистки. Механизм аварийной разблокировки открывается ключом — ворота переходят в ручной режим при отключении питания.
4. Радиоприёмник AF43S и пульт TOP44RGR
Внешний радиоприёмник AF43S вставляется в разъём платы ZBX6N — при необходимости заменяется без паяльника. Поддерживает динамический код (защита от перехвата) и статический. Память — до 250 пультов. Для увеличения дальности рекомендуется внешняя антенна TOP-A433N (в комплект Start не входит).
Пульт TOP44RGR изготовлен из ударопрочного поликарбоната. Четыре канала: первые два — для ворот, каналы 3 и 4 свободны для шлагбаума, освещения или второго привода. Батарея CR2032, рабочий диапазон: -20...+55 °C.
Почему выбирают Came BX608AGS:
- 300 Вт — уверенное открытие ворот до 800 кг, включая тяжёлые конструкции с коваными элементами и двойной обшивкой профнастилом.
- Ворота до 14 м шириной — один из наибольших диапазонов в классе до 800 кг. Подходит для широких промышленных въездов с двухполосным движением.
- Промежуточный стоп — ворота останавливаются в любой точке хода с пульта. Не нужна отдельная настройка «режима калитки» для частичного открытия.
- Обновлённая плата ZBX6N с дисплеем — настройка всех параметров через меню, улучшенная схемотехника, раздельная защита предохранителями для мотора, платы и аксессуаров.
- Самодиагностика фотоэлементов перед каждым циклом — привод не закроет ворота, если луч фотоэлемента прерван. Снижает риск аварии при неисправности периферии.
- Самоблокирующийся редуктор — механическая фиксация ворот без питания. Дополнительный замок в большинстве случаев не нужен.
- Магнитные концевики — доступная опция для регионов с суровой зимой. Замена выполняется при монтаже без дополнительных инструментов.
- Взаимозаменяемость с BX-68 — монтажное основание совпадает. Замена старого привода на новый не требует переделки закладной или сварки.
- Итальянское производство, гарантия 3 года — разветвлённая сеть сервисных центров CAME по всей России, оригинальные запчасти в наличии у официальных дилеров.
