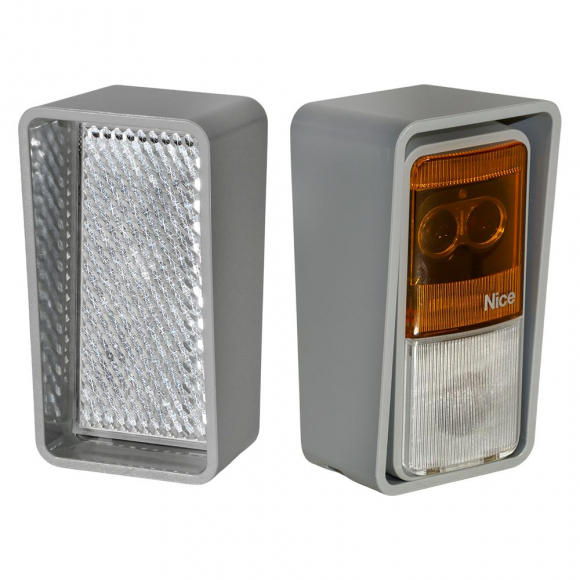

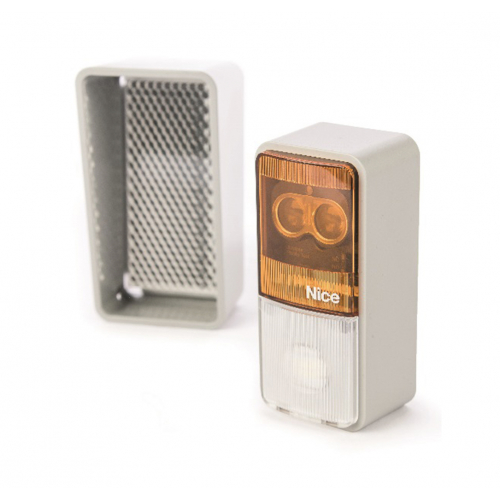

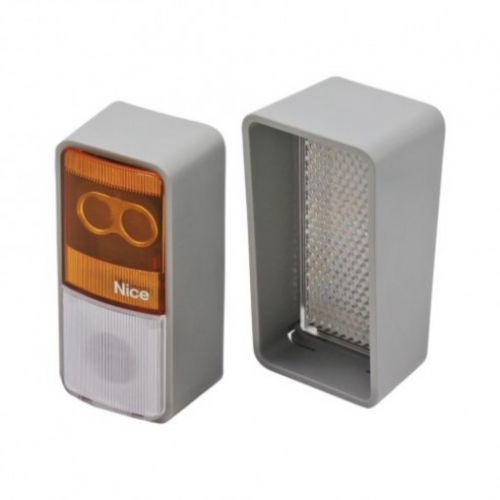

Фотоэлементы безопасности Nice EPMOR — рефлекторная пара нового поколения: корпус с совмещёнными передатчиком и приёмником устанавливается на одной стойке, зеркально-линзовый рефлектор — на противоположной. Кабель к TX не нужен совсем — оба активных элемента в одном корпусе. Дальность до 8 м (до 15 м при извлечённой перемычке J1), питание 12/24 В AC/DC, время отклика 30 мс, нагрузка реле 500 мА / 48 В. Функция Фототест: LED-индикатор проверяет работоспособность до начала манёвра ворот. Возможность установки LED-лампы подсветки проёма (опция ELMM). Корпус 105×50×40 мм, IP44, -20...+50°C, вес 83 г. Производство: Италия (Nice S.p.A.).
Как работает EPMOR: рефлекторный принцип
EPMOR vs FT210 vs FT210B: три способа убрать кабель к TX
Все три модели позволяют обойтись без кабельной прокладки к TX. Красные ячейки — EPMOR (эта модель). Зелёным — где EPMOR выигрывает.
| Параметр | EPMOR (эта модель) | FT210 (стандарт) | FT210B (BlueBUS) |
|---|---|---|---|
| Принцип | Рефлекторный — корпус TX+RX на одной стойке, рефлектор напротив | TX на батарейке на створке, RX на стойке | TX на батарейке на створке, RX на стойке |
| Замена батарейки TX | Не требуется — TX проводной | Периодически (FTA2 или FTA1) | Периодически (FTA2 или FTA1) |
| Батарейки в комплекте | Н/А — не нужны | Нет — покупать отдельно | Нет — покупать отдельно |
| TX на подвижной створке | Нет — только неподвижная стойка | Да — основное применение | Да — основное применение |
| Подключение к блоку | Стандарт — 4 провода, 12/24 В AC/DC | Стандарт — 4 провода, 24/12 В | BlueBUS — 2 провода, без полярности |
| Совместимость с блоком | Любой блок с NC-входом 12/24 В | Любой блок с NC-входом 12/24 В | Только BlueBUS-блоки Nice |
| Питание | 12/24 В AC/DC (обоих нет → только сетевое) | 24 В / 12 В с перемычкой (RX) | От шины BlueBUS (RX) |
| Дальность | 8 м полезная (до 15 м при J1) | 10 м (до 30 м с перемычкой) | 10 м (до 30 м с перемычкой) |
| Функция Фототест | Есть — LED перед каждым манёвром | Нет | Нет |
| LED-подсветка проёма | Опция ELMM — в корпус | Нет | Нет |
| Регулировка оптики | Центрирование излучателя | Поворот 210°×30° | Поворот 210°×30° |
| Обнаружение объектов от | 50 мм при скорости до 1,6 м/с | 50 мм | 50 мм |
| Время отклика | менее 30 мс | менее 30 мс | менее 30 мс |
| Нагрузка реле | 500 мА / 48 В | 500 мА / 48 В | 500 мА / 48 В |
| IP / температура | IP44 / -20...+50°C | IP44 / -20...+55°C | IP44 / -20...+55°C |
| Габариты корпуса | 105×50×40 мм, 83 г | 46×45×128 мм | 46×45×128 мм |
| Козырёк рефлектора | В комплекте | Н/А | Н/А |
| Цена | 11 900 руб. — батарейки не нужны | 17 900 руб. + батарейка | 17 900 руб. + батарейка |
| Когда выбирать | Обе стойки неподвижны, кабель к TX невозможен, батарейки нежелательны | TX на движущейся створке, любой блок | TX на движущейся створке, есть BlueBUS |
Ключевые особенности EPMOR
Один корпус + рефлектор: нет TX на второй стойке
Передатчик и приёмник расположены в одном корпусе — кабель прокладывается только к одной стойке. На противоположной стойке монтируется лёгкий зеркально-линзовый рефлектор без какого-либо подключения. Это устраняет необходимость кабельной трассы к TX при обоих неподвижных стойках — в отличие от FT210/FT210B, где всё равно нужна батарейка.
Функция Фототест — проверка до манёвра
Перед каждым движением ворот EPMOR автоматически проверяет целостность луча: TX посылает импульс, RX принимает отражение от рефлектора и подтверждает готовность системы. LED-индикатор функционирования показывает статус: луч в норме — ворота могут двигаться. Функция гарантирует, что фотоэлементы работоспособны перед каждым циклом — не только в момент срабатывания.
Система регулировки оптического центрирования
Встроенная система регулировки позволяет точно сцентрировать луч передатчика относительно рефлектора после монтажа. LED-индикатор уровня сигнала показывает качество выравнивания в реальном времени — не нужно наблюдать за поведением ворот при настройке. Регулировка выполняется одним человеком без помощника.
Питание 12/24 В AC/DC — максимальная совместимость
Поддержка обоих напряжений (12 и 24 В) и обоих типов тока (AC и DC) — самый широкий диапазон среди всех моделей линейки. Подключается к любому блоку управления ворот и шлагбаумов на рынке без дополнительных адаптеров.
Опция: LED-подсветка проёма ELMM
Внутрь корпуса EPMOR устанавливается светодиодная лампа Nice ELMM (опция, приобретается отдельно). Лампа подсвечивает проём ворот при открытии и закрытии — полезно для жилых объектов без отдельного освещения въезда. Это уникальная функция, недоступная ни в одной другой модели фотоэлементов Nice.
Солнцевлагозащитный козырёк рефлектора — в комплекте
Специальный козырёк для зеркально-линзового рефлектора входит в комплект поставки. Защищает оптику рефлектора от прямых солнечных лучей (снижает засветку) и от атмосферных осадков. Линза корпуса TX+RX также защищена от боковой засветки конструкцией корпуса.
Комплектация EPMOR
Корпус TX+RX
Совмещённый излучатель и приёмник в ABS-корпусе 105×50×40 мм. Питание 12/24 В AC/DC, ток 50 мА. Релейный выход NC, нагрузка 500 мА / 48 В. LED-индикатор функционирования и уровня сигнала. Срок службы контактов более 600 000 срабатываний. Вес 83 г.
Зеркально-линзовый рефлектор
Пассивный отражающий элемент без проводов и батареек. Монтируется на противоположной стойке напротив корпуса TX+RX. Солнцевлагозащитный козырёк рефлектора входит в комплект.
Монтажный крепёж
Крепёж для корпуса TX+RX и рефлектора. Монтаж напротив друг друга на двух вертикальных поверхностях. Система регулировки центрирования на корпусе. Кабельное подключение — только к корпусу TX+RX.
Инструкция по монтажу
Многоязычное руководство Nice с описанием центрирования луча по LED-индикатору, схемами подключения к блоку управления 12/24 В и описанием режима 15 м с извлечённой перемычкой J1. Опция ELMM описана отдельно.
Все модели фотоэлементов Nice
11 моделей Nice. Красный — EPMOR (эта модель, рефлекторный). Синий — стандартные. Фиолетовый — BlueBUS. Зелёный — FT210B и EPM.
Почему выбирают Nice EPMOR
- Один корпус на одной стойке — кабель только к корпусу TX+RX, рефлектор напротив без проводов и батареек
- Батарейки не нужны никогда — в отличие от FT210/FT210B, нет расходов на обслуживание и нет риска внезапного разряда TX
- Функция Фототест — уникальная среди линейки Nice: LED-индикатор автоматически проверяет луч перед каждым манёвром ворот
- Питание 12/24 В AC/DC — максимальная совместимость с любым блоком управления на рынке
- Нагрузка реле 500 мА / 48 В, срок службы более 600 000 срабатываний — профессиональный ресурс
- Время отклика менее 30 мс — надёжная остановка ворот до момента контакта с препятствием
- Обнаружение объектов от 50 мм, скорость до 1,6 м/с — соответствие EN 12453
- Козырёк рефлектора в комплекте — защита от осадков и засветки солнцем без дополнительных покупок
- Опция LED-подсветки проёма ELMM — уникальная функция, недоступная ни в одной другой модели линейки
- Цена 11 900 руб. — дешевле FT210/FT210B (17 900) и без дополнительных расходов на батарейки
- Производство Италия (Nice S.p.A.) — европейское качество с многолетней историей
